多路搜尋樹與 B-Tree

這篇整理多路搜尋樹、B-Tree 與 B+ Tree 的結構規則和基本操作。節點如何編碼成磁碟 Page、如何快取與恢復，延伸閱讀 Database Internals 閱讀筆記；更新策略與配置變種則見 B-Tree Variants。

M-Way Search

定義

M-way Search Tree（M ≫ 2）重點

• 主要用於 external search：資料量大，節點通常存於外部儲存（如磁碟），存取以 I/O 次數為主。

• 一個節點的 degree 介於 \(0\) 與 \(m\)。

• 若節點的 degree 為 \(m\)，則該節點內的 keys 數 為 \((m-1)\)。

• 同一節點內的 keys 以 遞增 排序。

• search/insert/delete x 的時間為 \(O(h)\)，其中 \(h\) 是樹高；若結構 skewed，實際效能最壞也取決於 \(h\)。

分隔 Key 與子指標

內部節點有 N 個 Key 時，會形成 N+1 個子樹搜尋區間，完整表示時需要 N+1 個子指標。最右側子指標負責大於最後分隔 Key 的區間；在一般 B-Tree 中，若搜尋值等於節點內的 Key，可以直接在該節點命中。後面的 B+ Tree 範例則另外指定邊界相等時的路由規則。

定理 （高度為 \(h\) 的 \(m\)-way search tree）

• 節點數上界： \(\sum_{i=1}^{h} (m^{i-1}) \,=\, \frac{m^{h}-1}{m-1}\)

• Key 上界： \(m^{h}-1\)

直觀：每層最多有 \(m^{i-1}\) 個節點；每節點最多含 \((m-1)\) 個鍵，故總鍵數最多為 \((m-1)\cdot\frac{m^{h}-1}{m-1}=m^{h}-1\)。

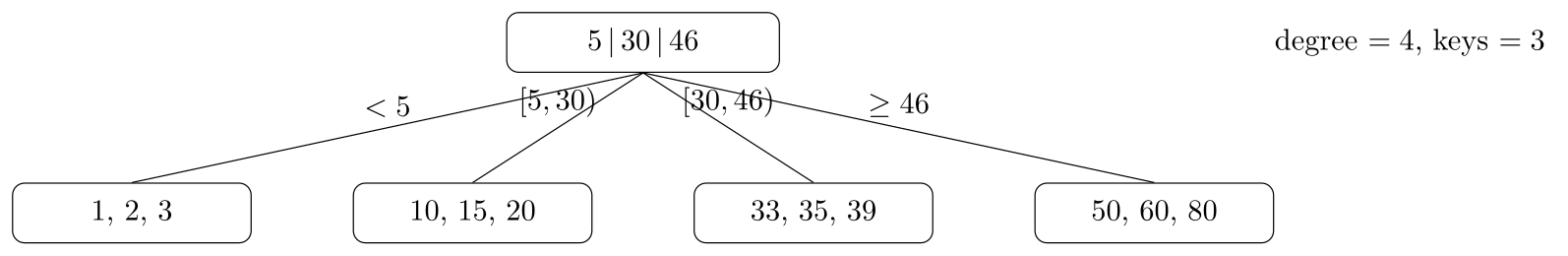

下例：degree = 4，keys = 3；根鍵為 5 | 30 | 46，四個子節點分別承接區間 <5、[5,30)、[30,46)、≥46。

設定

• root level = 1。

• 每個節點最多 \(m\) 個 children、至多 \((m-1)\) 個 keys。

• 高度 \(h\)（共有 \(h\) 層）。

(A) 最多節點數
第 \(i\) 層（從 1 起算）最多節點數：\(m^{i-1}\).
總節點：

\[\sum_{i=1}^{h} m^{i-1} = 1 + m + m^2 + \cdots + m^{h-1} = \frac{m^{h}-1}{m-1}.\]

(B) 最多鍵數
每節點最多 \((m-1)\) keys，故：

\[\bigg(\frac{m^{h}-1}{m-1}\bigg)\cdot(m-1) = m^{h}-1.\]

板書對照：右側的兩個 boxed 結果分別是 \(\dfrac{m^{h}-1}{m-1}\)（節點）、\(m^{h}-1\)（keys）。

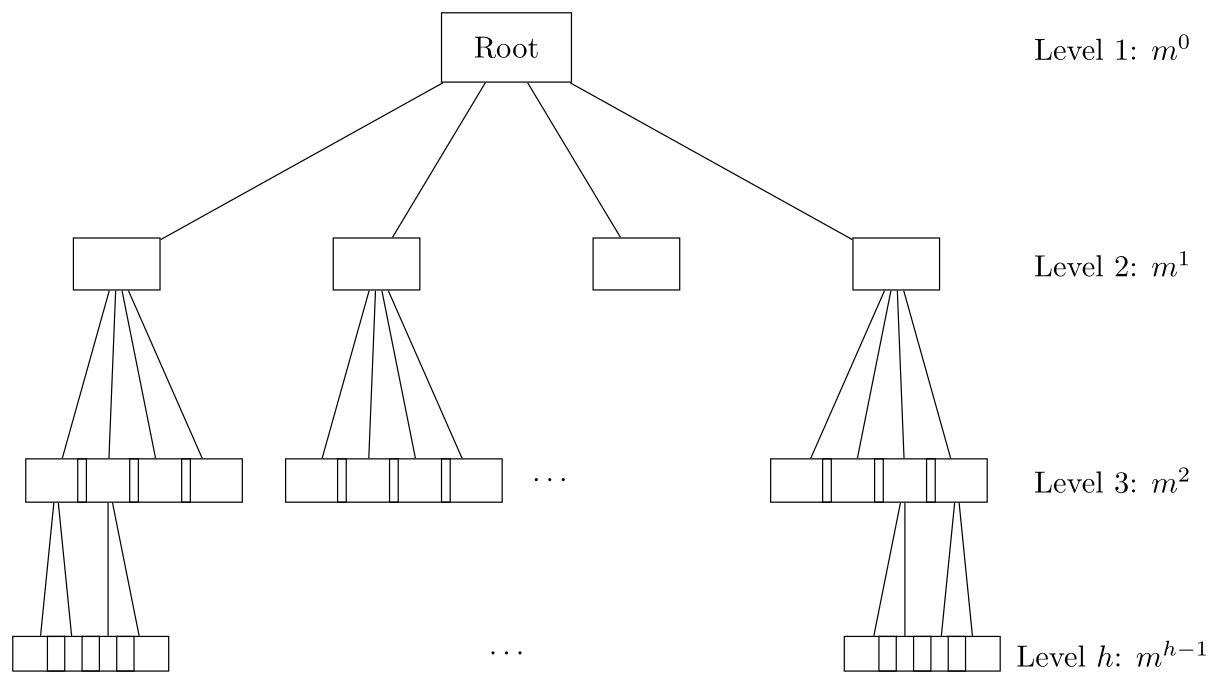

左側樹形圖：每層的最大節點計數為 \(m^0, m^1, m^2, \dots, m^{h-1}\)。

B Tree of Order M

定義 (Definition)

B-Tree of order m 是一種 balanced m-way search tree，主要應用於外部搜尋 (external search) 與外部排序 (external sort)。若非空，需滿足以下條件：

1. 根節點 (root) 的 degree： \(2 \leq \deg(\text{root}) \leq m\)

2. 除根以外的內部節點 (internal nodes) 的 degree： \(\left\lceil \tfrac{m}{2} \right\rceil \leq \deg(\text{node}) \leq m\)

3. 所有葉節點 (leaf nodes) 必須位於同一層，確保樹保持平衡。

高 Fanout、樹高與 I/O

令 n 為總 Key 數，m 為每個節點的最大子節點數；當各節點保持足夠的占用量時，B-Tree 的高度為 O(logₘ n)。Fanout 越高，同樣資料量通常需要的層數越少；若節點對應磁碟 Page，從 Root 到 Leaf 經過的頁數也較少，因此適合外部搜尋。這裡是在計算節點存取／I/O，節點內尋找 Key 的比較成本仍須另外考慮。精確的最大、最小高度則可由下面的 Key 數上下界推導。

定理 (Theorem)

對於高度為 \(h\) 的 m-way search tree (root level = 1)：

1. Maximum number of nodes \(N_{max}⁡=\sum_{i=1}^h m^{i-1} = \frac{m^h - 1}{m - 1}\)

2. Maximum number of keys \(K_{max} = m^h - 1\)

3. Minimum number of nodes \(N_{\min} = 1 + 2 \cdot \frac{\left(\left\lceil \tfrac{m}{2} \right\rceil^{h-1} - 1 \right)}{\left\lceil \tfrac{m}{2} \right\rceil - 1}\)

4. Minimum number of keys \(K_{\min} = 2 \cdot \left\lceil \tfrac{m}{2} \right\rceil^{h-1} - 1\)

   • 最少 keys： \(K_{\min}=2\,t^{\,h-1}-1=2\cdot\left\lceil\frac{m}{2}\right\rceil^{h-1}-1\)

     • 例如 \(m=3\)： \(K_{\min}=2\cdot\left\lceil\tfrac{3}{2}\right\rceil^{h-1}-1=2\cdot 2^{h-1}-1=2^{h}-1\)

證明

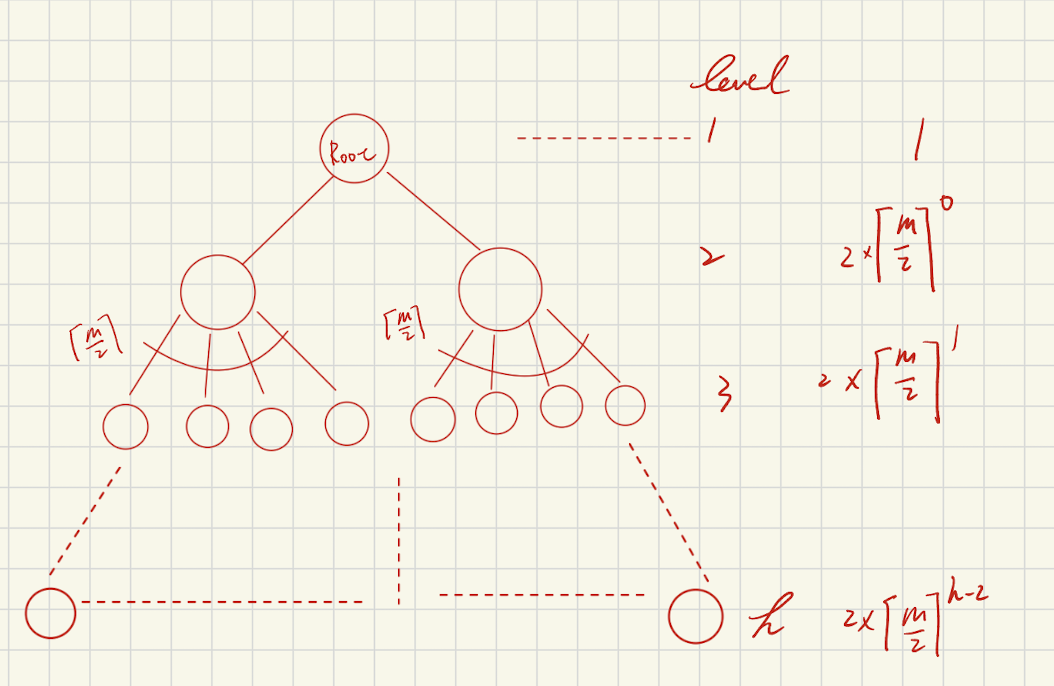

最少 nodes（包含葉）

層別節點數（root 取 degree = 2，其餘皆取 \(\lceil m/2\rceil\)）：

因此

最少 keys

• 非根每個節點的最少 keys，簡單來說就是你會需要 3 個 \(key\) 切開 4 個子樹：\(\left\lceil \frac{m}{2} \right\rceil-1\)

• 最少「非根」節點數：\(\Big[\,2\cdot\frac{\left\lceil \tfrac{m}{2} \right\rceil^{\,h-1}-1}{\left\lceil \tfrac{m}{2} \right\rceil-1}\,\Big]\)（由最少 nodes：\(1+2\cdot\dfrac{\left\lceil \tfrac{m}{2} \right\rceil^{h-1}-1}{\left\lceil \tfrac{m}{2} \right\rceil-1}\) 減去 root 得到）

因此最少 keys：

備註

• 名稱「2-3 Tree」、「2-3-4 Tree」等，來自允許的 degree 範圍：

  • Order 3 → degree = 2, 3 → 2-3 Tree

  • Order 4 → degree = 2, 3, 4 → 2-3-4 Tree

  • Order 5 → degree = 3, 4, 5 (root 可為 2)， 不是 2-3-4-5 Tree

判斷有沒有此種樹

說明：m=5m=5 時，非根下限為 \(\lceil 5/2\rceil=3\)。一般節點 不能 有 degree=2，因此 沒有「2-3-4-5 Tree」 這個名稱。

例：2-3 Tree 給定 key 數 n 求高度界

• 最小高度 （最滿）： \(3^{h}-1\ge n\;\Rightarrow\; h=\left\lceil\log_{3}(n+1)\right\rceil\)

• 最大高度 （最稀）： \(2^{h}-1\ge n\;\Rightarrow\; h=\left\lceil\log_{2}(n+1)\right\rceil\)

插入 X 到 B 樹 (Order M)

1. Step 1. Search for X 由於 \(X\) 不在樹中，會找到一個 external node (null)。 將 \(X\) 放入該 external node 的 parent。 （找到 \(X\) 的位置，在 node 放入 \(X\)）

2. Step 2. Check the node

   • 是否 overflow？key 數 \(= m > m-1\)？

   • 如果 沒有 overflow → 結束。

   • 如果 overflow → 做 split action，並且往上檢查 parent。

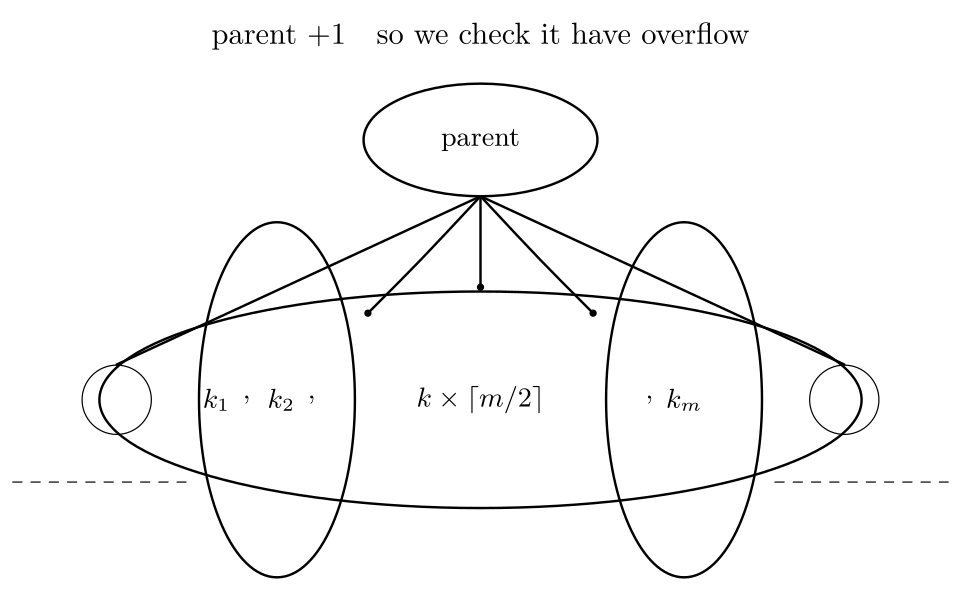

3. Split action

   1. 選出 \(\lceil m/2 \rceil\) 的 key \(k\)

   2. 把 \(k\) 移到 parent

   3. 其餘 key 分左右 child

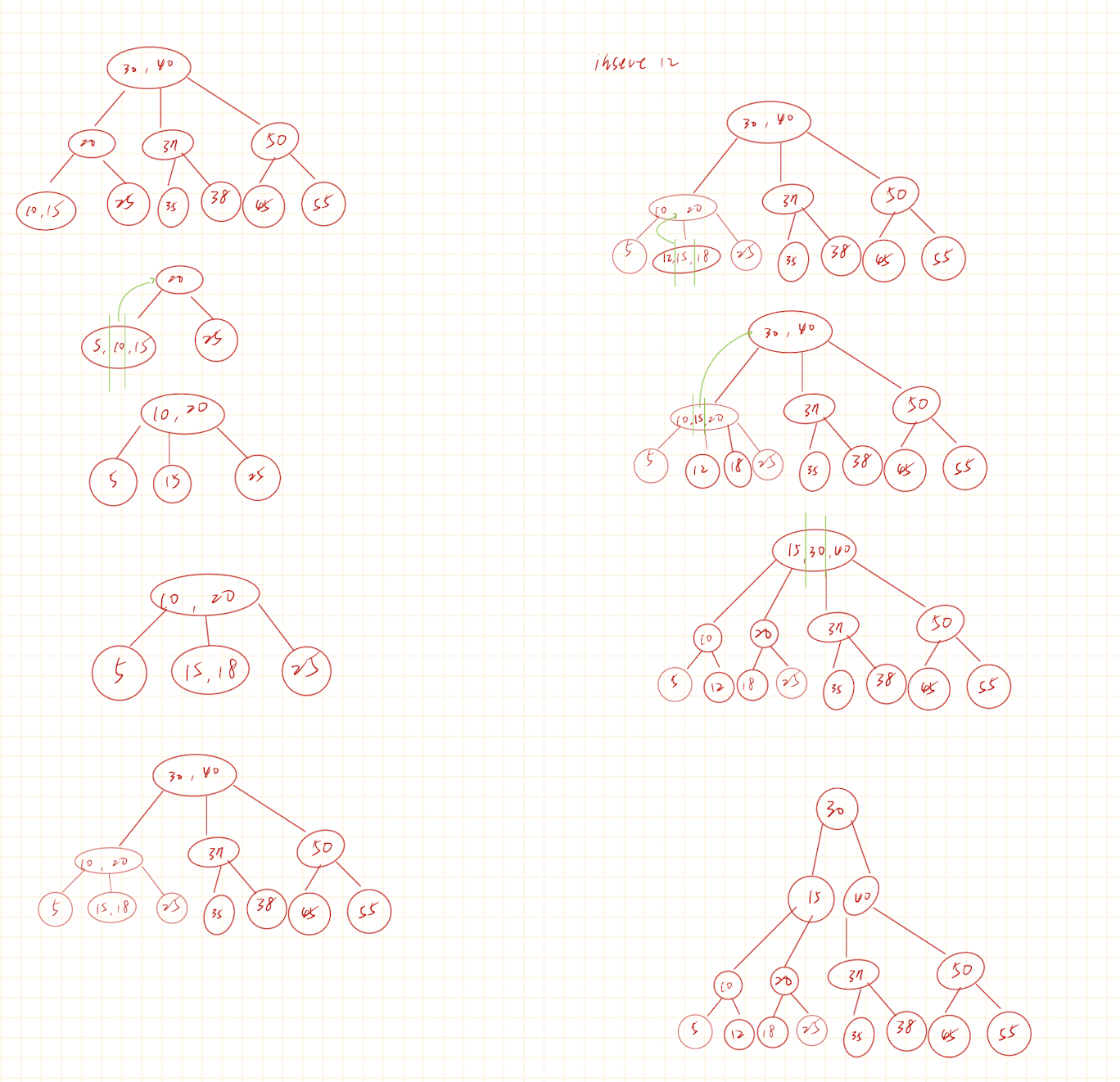

Example

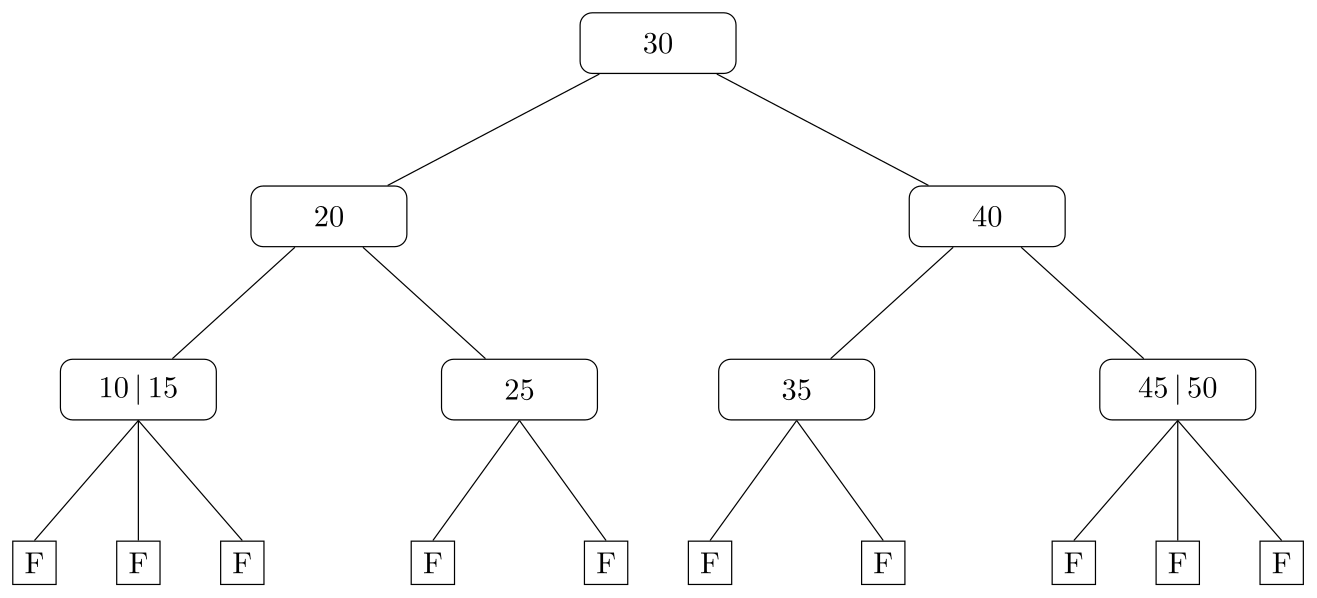

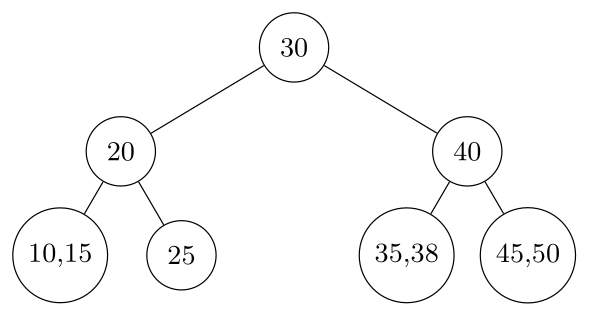

• B tree of order 3 (or 2-3 tree), what’s the result after insert 55, 37

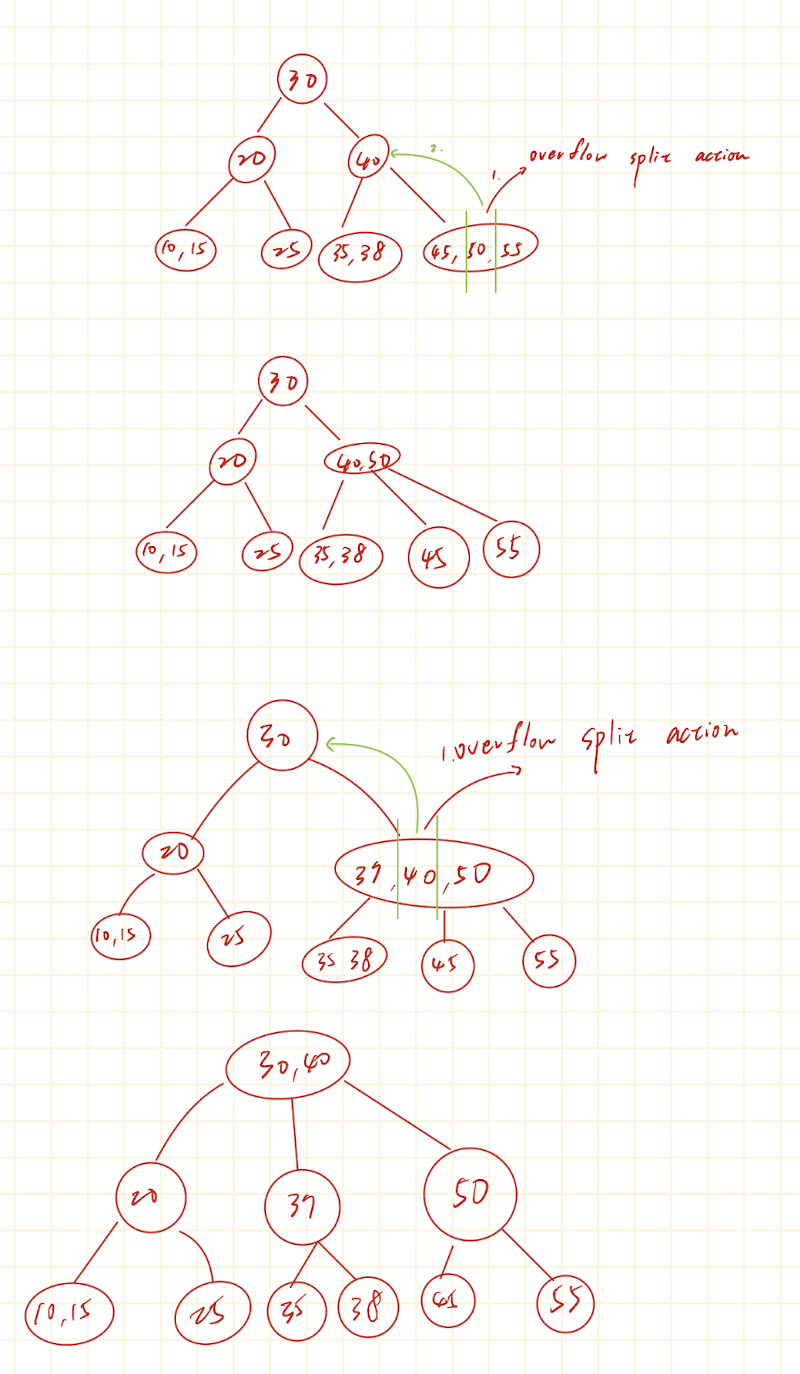

1. 插入 55，但是因為 overflow 最多只能 \(\left\lceil \tfrac{m}{2} \right\rceil \leq \deg(\text{node}) \leq m=2\), 所以需要 split action



2. Insert 5,18 and 12 in the 2-3 tree

分裂後如何回到父節點：Breadcrumbs

Breadcrumbs（麵包屑）與 Parent Pointer：Node Split 可能需要往上更新父節點，因此搜尋時可以順便記錄從 Root 往下經過的頁面，以及每一層選擇的 Child Pointer 位置。這份路徑紀錄就是 Breadcrumbs，讓操作在需要時能沿原路向上回溯。

圖中的黑色連線表示往下搜尋的路徑，右側 Breadcrumbs 則記錄各層經過的節點與所選位置。它保存的是「這次從哪裡走下來」，並不是在每個 Child Page 裡永久增加一條指向 Parent 的連結。圖中的 1、2、2 是所選位置的示意，不代表 PostgreSQL 欄位一定使用相同的編號方式。

Parent Node 存在，不代表 Child 必須保存 Parent Pointer。除了 Root 以外，B-Tree 的每個節點都有父節點；父節點原本就透過 Child Pointer（Downlink）指向子節點。往上找 Parent 時，可以使用搜尋過程留下的 Breadcrumbs，不必再從 Child 讀取 Parent Pointer。例如下降路徑為 Root P1、Internal P5、Internal P8，最後到達 Leaf P12；若 P12 發生 Split，就先從 Stack 取得 P8，若父節點也分裂，再回到 P5，必要時一路處理到 Root。

Breadcrumbs 通常是一次操作或 Cursor 在記憶體中的 Traversal State（遍歷狀態），生命週期結束後可以釋放。它與 Buffer Pool／Page Cache 的用途不同：後者快取資料頁內容，Breadcrumbs 則記錄搜尋路徑。Parent Pointer 是另一種向上定位方式，但當子節點因 Split、Merge 或 Rebalancing 換了父節點，就需要維護對應關係。兩者可以並用，卻不是都必須存在；若沒有保留路徑，也沒有 Parent Pointer，仍可從 Root 重新尋找父節點。

實際 DBMS 的路徑 Stack 例子（PostgreSQL BTStack），見 Database Internals。

Delete X in B-Tree of order m

目標：刪除鍵值 xx。先搜尋到包含 xx 的節點 NN。

1. Case I｜\(N\) 是 leaf

   1. 刪除：在 \(N\) 直接移除 \(x\)。t6

   2. 檢查是否 underflow （鍵數是否太少）。

      • Not underflow：若 \(|N| \ge \lceil m/2\rceil - 1\) → 完成。

      • Underflow：若 \(|N| < \lceil m/2\rceil - 1\) → 進行修復：

        1. Rotation（借鍵）：

           • 嘗試向 兄弟節點 （相鄰的左或右）借一鍵；

           • 透過 父節點分隔鍵 旋轉；

           • 若成功 → 完成。

        2. Combine / Merge（合併）：

           • 若無法旋轉，與相鄰兄弟 合併，並把父節點中的分隔鍵 下移 到合併後的新節點；

           • 令 \(N \leftarrow\) 該 父節點 （父節點少了一鍵）， 回到本 Case 的步驟 2 續檢查（可能向上連鎖）。

2. Case II｜\(N\) 是 non-leaf

   1. 選替代鍵 \(y\)：

      • 取 前驅 （左子樹中的 最大 鍵），或

      • 取 後繼 （右子樹中的 最小 鍵）。

   2. 交換並遞迴刪除：

      • 用 \(y\) 取代 \(x\)（位置在 \(N\)）。

      • 到 \(y\) 所在的 leaf 刪除 \(y\)。該 leaf 的鍵數減一，

      • 因此回到 Case I 的 underflow 檢查與修復流程。

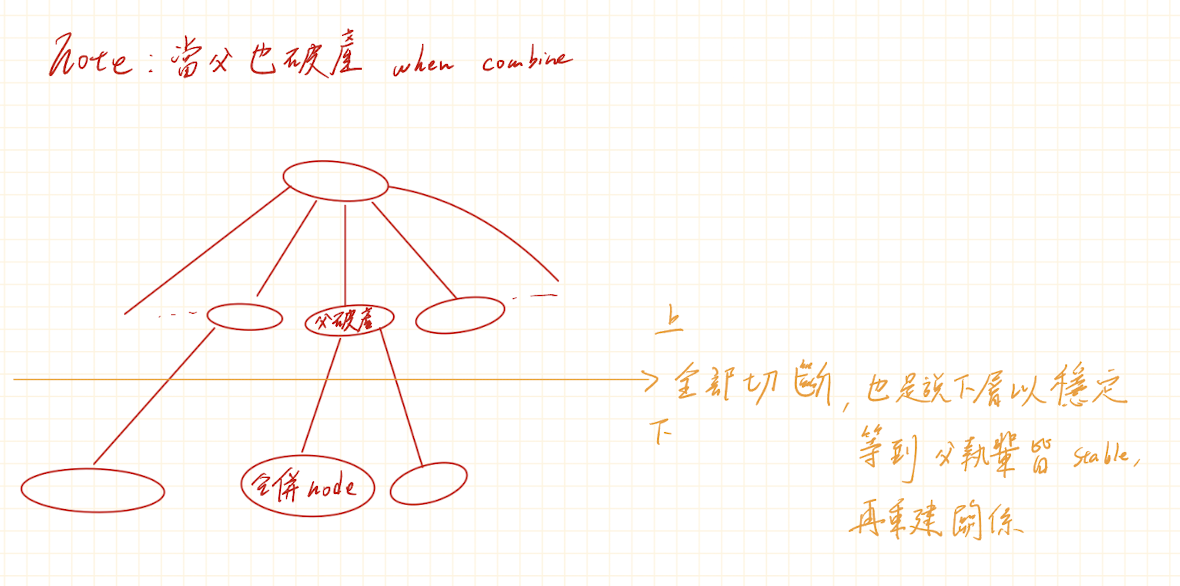

註記

• \(\lceil m/2\rceil - 1\) 為 非根節點 允許的最少鍵數。

• Rotation 與 Merge 的選擇依鄰接兄弟是否有多於最小鍵數而定。

• 可能需 一路向上 修復直到根；若根空了且只有一個子樹，則將該子樹提升為新根。

Example

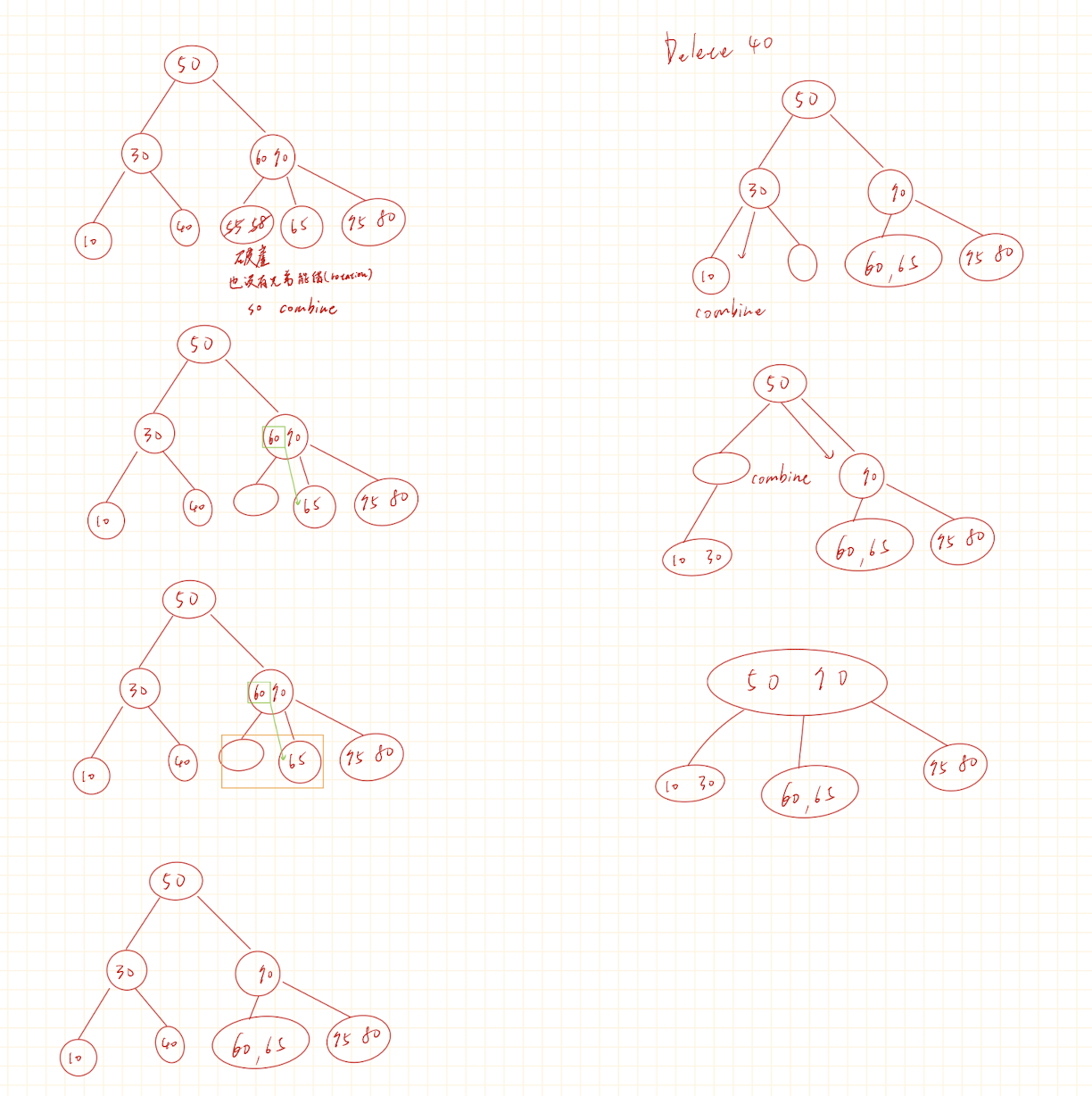

• B-Tree Order 3, delete 58 55 and 40

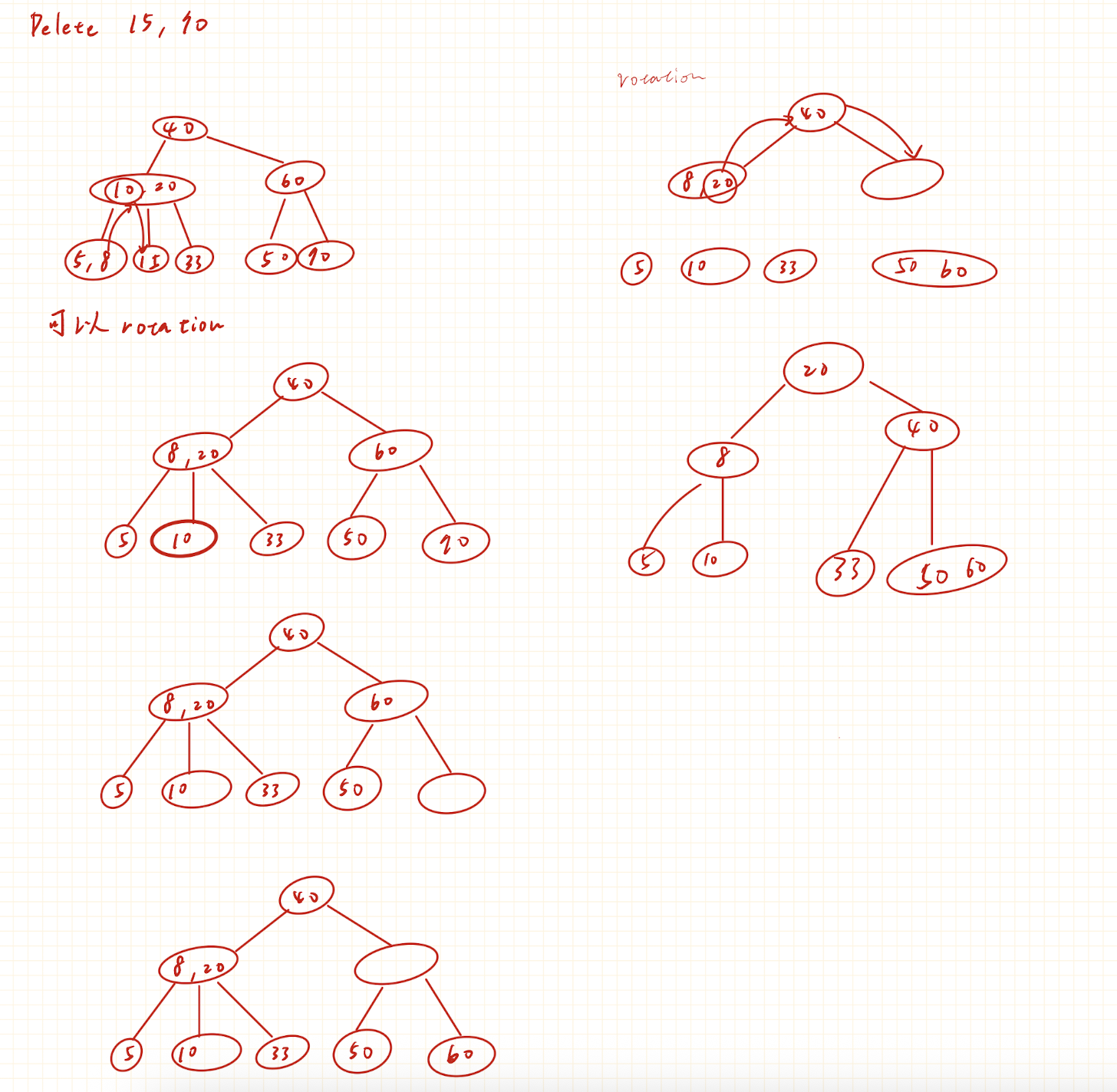

• Delete 15,70

\(B^+\) Tree of order m

定義 (Definition)

• 用途：ISAM（Index Sequential Access Method）。

• 分成 索引部分與葉層資料部分：Index level、Data blocks level；索引部分本身可以有多層。

  1. Index level

     • 結構： B-tree of order mm。

     • 功能： 純索引，不放資料（只放 key 與子指標）。

  2. Data blocks level

     • 作用： 存放資料 （records）。

     • 連結：各 data block 以 linked list 串接，方便順序讀取。

     • 容量：每個 block 的資料數 可依題目/規格自行訂， 不必 與 index 的 order m 相同， 但是題目沒有特別說就是一樣。

葉節點連結與範圍查詢

B+ Tree 的相鄰 Leaf Nodes 可以透過 Leaf Links 串接。範圍查詢先沿樹找到第一個符合條件的 Leaf，再沿葉鏈讀取後續資料，不必每讀下一頁就重新從 Root 搜尋。這與 B-link Tree 在各層用 High Key 與 Right Sibling Link 處理並行分裂的用途不同，後者見 B-Tree Variants。

分隔範圍與最右側子指標

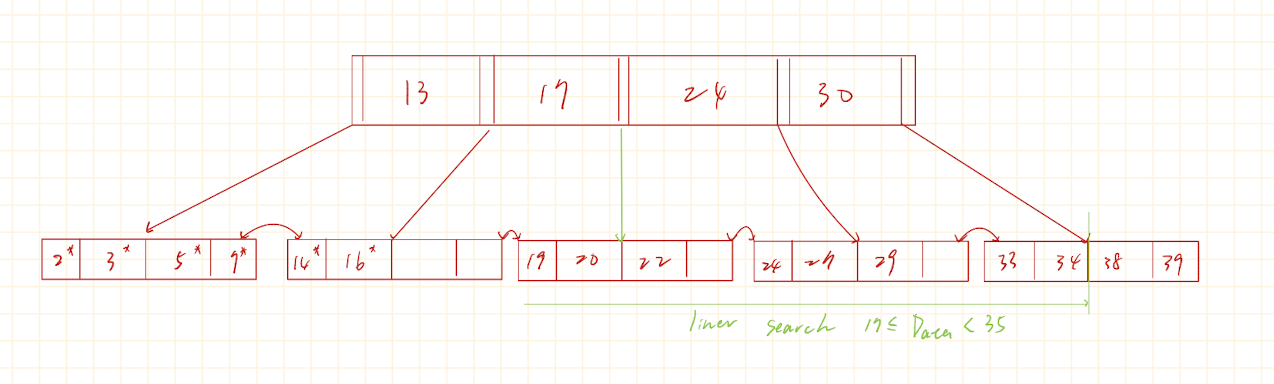

下圖採 B+ Tree 的分隔 Key 路由示意，相等值往右側區間；不是前面一般 B-Tree 在內部節點直接命中 Key 的規則。

Rightmost Pointer（最右側子節點指標）：Internal Node 有 N 個分隔 Key，就需要 N+1 個 Child Pointers，因為 N 個 Key 將搜尋範圍分成 N+1 段。例如只有 10、20 兩個 Key，仍需要三個 Child Pointers，而不是三個 Key。依圖中的邊界慣例，三段分別是小於 10、大於等於 10 且小於 20，以及大於等於 20。

圖中的 Kₛ 是 Search Key，也就是正在查找的值；它用來與 K₁、K₂、K₃ 比較，決定走哪一個 Child Pointer，並不是額外放到最右側的 Key。當 Kₛ 大於等於 K₃，就沿 Rightmost Pointer 往下查找。

實際 Page 如何將 Rightmost Pointer 放在 Header，見 Database Internals；把它與節點 High Key 配對的另一種格式，見 B-Tree Variants。

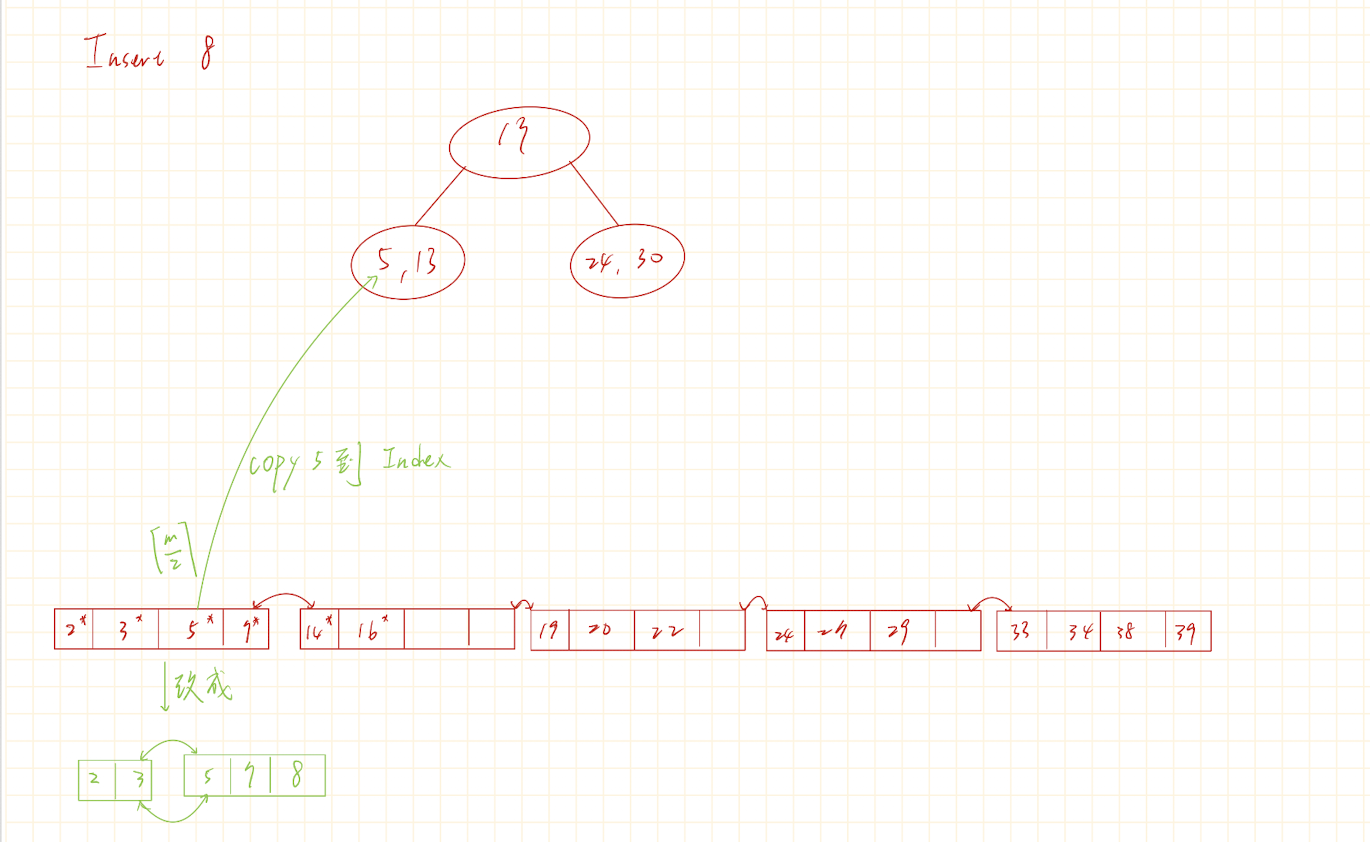

Insert a data

Delete a data

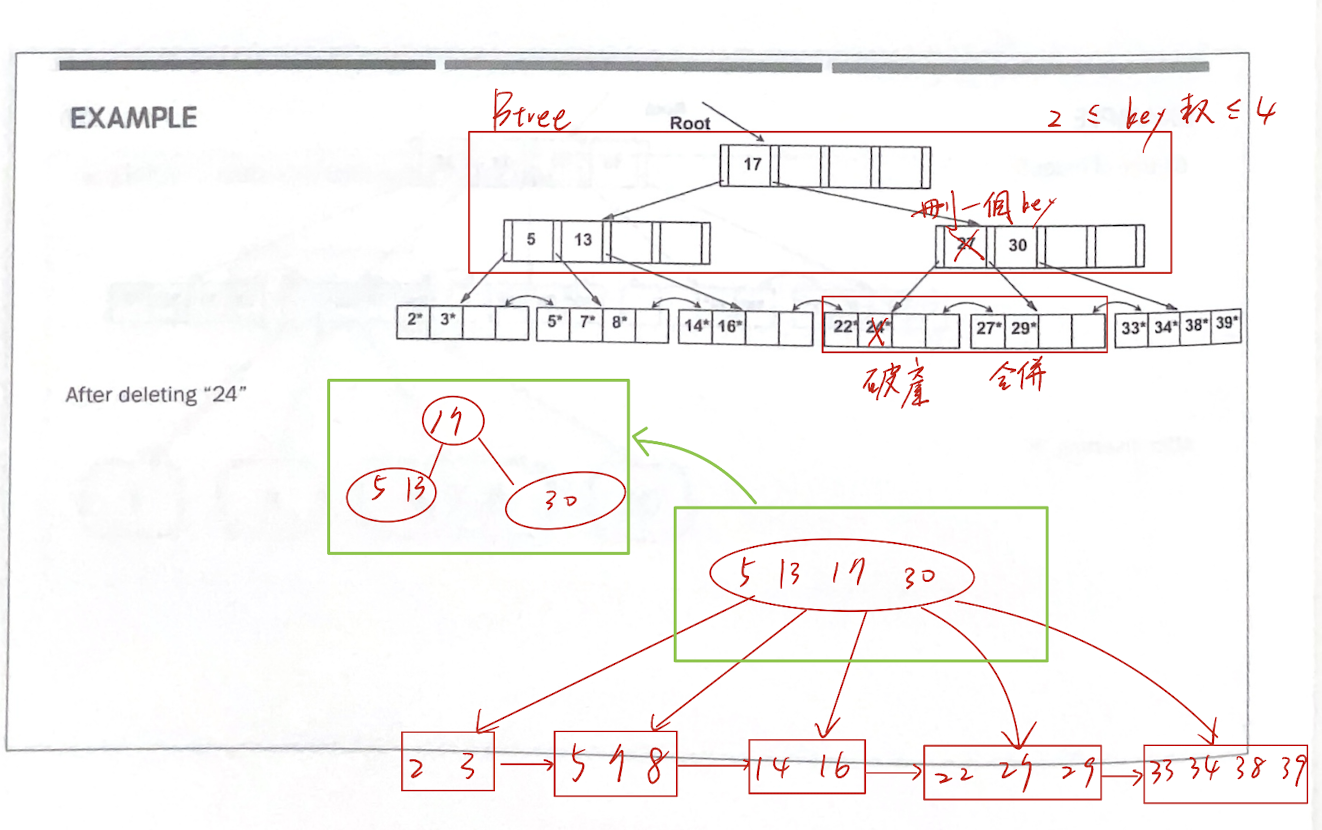

1. 尋找要刪除的節點，例如刪除 24 → 在葉節點 [22 | 24] 中找到。

2. 從葉節點刪除 24 → 節點剩下 [22]。

3. 檢查節點鍵值數，規則為 2 ≤ key ≤ 4。此時只有 1 個 key，不足。

4. 嘗試向兄弟節點借 key，如果兄弟節點也不足，則進行合併。

5. [22] 與兄弟節點 [27 | 29] 合併 → 得到 [22 | 27 | 29]。

6. 父節點 index 需要更新，原本有 [17 | 27 | 30]，因為合併，27 作為 index 不再需要 → 父節點變為 [17 | 30]。

7. 再檢查父節點是否滿足 2 ≤ key ≤ 4，如果不足則繼續合併或往上更新。

8. 若 root 最後只剩一個子節點，則降低樹高，新的 root 成為唯一的子節點。

Split 後的子指標更新

Split 與 Rightmost Pointer 更新：圖中右側子節點分裂後，原本的一個 Child 變成兩個，父節點需要加入分隔 Key K₄，以及對應的 Child Pointer。父節點原本的最右側路徑也要調整，讓 Rightmost Pointer 指向分裂後最右邊的新節點，其他搜尋範圍則由相應的 Cell 引導。

Rebalancing 與節點占用量

Rebalancing（重新分配）：當某個 Page 很滿、相鄰的兄弟 Page 卻還有空間，可以先把部分 Cells 移到較空的 Page，平衡各頁面的空間使用率（Node Occupancy），延後 Split；刪除資料時，也可以從兄弟節點移入資料，避免太早 Merge。這裡關心的是資料占用空間，而不是讀寫請求集中造成的 Hot Spot。

圖中調整前，左節點有 10、13、16，右節點只有 18；調整後把 16 移到右節點，變成左邊 10、13、右邊 16、18。兩個節點負責的搜尋範圍改變，因此父節點的分隔 Key 也從 18 更新為 16。

這次調整前後的樹高相同。長期提高節點填滿程度，才可能讓相同資料量使用更少的 Pages 與層數；不是每次 Rebalancing 都會降低樹高。另外，跨 Page 重新分配 Cells 是這裡的 Rebalancing，同一個 Page 內搬動 Cells、整理零碎空間則是 Compaction／Defragmentation。

節點填滿程度不平均，不等於樹高失衡。B-Tree 的高度平衡要求所有 Leaf 位於同一層，各節點不必有相同 Key 數，但仍須遵守所採模型的最低占用規則。資料庫的追加寫入最佳化可能採取不同的頁面填充策略，相關 Fastpath 與 Quickbalance 實例見 Database Internals。

Bulk Loading：由 Leaf 向上建樹

Bulk Loading 與 Bottom-Up 建樹：Bulk Loading 是一次載入整批資料；這裡討論的 B-Tree 建索引方式採用 Bottom-Up（由下往上），先建立 Leaf Pages，再逐層建立 Internal Pages，最後形成 Root。

例如要為 1～1,000,000 的資料建立索引，先按 Key 排序，再依序把資料填入 Leaf Pages，接著依各個 Leaf 所負責的範圍，建立上層的分隔 Key 與 Child Pointers。如果一層仍放不下所有指標，就繼續向上建立，直到形成 Root。這與逐筆插入、每次從 Root 尋找目標 Leaf，再於空間不足時進行 Split 的流程不同，可以減少重複搜尋與分裂的成本。

page-wise 表示「以 Page 為單位」。在這個情境中，可以理解成一頁一頁建立與填入資料，再從這批頁面建立上一層，而不是每筆資料都重新走完整的插入路徑。實作上也可以保留部分可用空間，供後續插入使用，不一定把每頁填到全滿。

Bulk Loading 強調整批處理，Bottom-Up 強調建樹方向。一般的批次匯入不一定採用 Bottom-Up；此處描述的是利用排序後的整批資料，由 Leaf 向上直接建立 B-Tree 索引的方式。
