Database Internals 閱讀筆記
Database Internals 閱讀筆記的重點整理。
OLTP 與 OLAP：OLTP（Online Transaction Processing）處理日常交易，著重高併發（Concurrency）、低延遲（Low Latency）、短交易（Short Transactions）與 ACID。例如電商建立訂單、扣除庫存、記錄付款、查詢訂單狀態，會頻繁執行 INSERT、UPDATE、DELETE、SELECT，每筆交易通常只處理少量資料。OLAP 則著重資料分析，常涉及複雜 SELECT、JOIN 與聚合，單次查詢可能需要處理大量資料。
TPC-C 與 TPC-H：OLTP 是工作負載，TPC-C 則是衡量 OLTP 系統效能的 Benchmark。TPC-C 模擬批發商的訂單與庫存管理，混合執行 New-Order（建立訂單）、Payment（付款）、Order-Status（訂單狀態）、Delivery（出貨）與 Stock-Level（庫存水位）五種交易。
TPC-C 的指標為 tpmC（Transactions per Minute C）。例如 10,000 tpmC，表示在符合測試規範及其他交易負載條件下，每分鐘完成 10,000 筆 New-Order，不是所有 SQL 操作或交易加總後的 TPS。TPC-C 成績高，也不代表所有實際應用都比較快。OLAP 的複雜查詢與分析效能則可透過 TPC-H、TPC-DS 等 Benchmark 評估。
In-Memory DBMS 與持久化：In-Memory DBMS 主要直接存取 RAM 中的資料，但仍需要將資料持久化到 Disk，例如建立 Backup Copy、Snapshot 與保存 Log。相關背景處理可以採非同步（Async）方式，與 Client 的請求處理解耦（Decouple）。
例如 DB 在 10:00 有 1,000 筆資料，10:05 建立 Snapshot 並存入 Disk，10:06 又新增 100 筆資料，並將變更記錄到持久化日誌中。如果 DB 在 10:07 故障，重新啟動後，就先載入 10:05 的 Snapshot，再依序重播之後的 Log，恢復新增的資料。Snapshot 保存某個時間點的資料狀態，Log 記錄後續變更；Checkpoint 則與復原時從哪個進度繼續處理有關，具體方式依儲存引擎而定。
Row-Oriented 與 Column-Oriented：Row-Oriented 以資料列為單位組織資料，例如將同一個人的 ID、Name、Phone No. 放在一起。MySQL、PostgreSQL 常見的資料表採這類方式，適合一次取得一筆資料的多個欄位；但只查詢其中一個欄位時，讀取的 Block 可能也包含用不到的欄位，增加資料讀取量。
Column-Oriented 則把同一個欄位的值放在一起。例如 Name Column 為 Walle、John、Mary，Age Column 為 22、25、21，相同位置對應同一筆資料，可以用 Virtual ID 與 Array 的概念理解：Name[0] = Walle，Age[0] = 22。執行 SELECT AVG(age) FROM USER 時，只需要處理 Age 欄位，因此這類配置適合欄位掃描與聚合分析，也常用於涉及 JOIN 的分析工作負載。
Wide-Column Store：以 Row Key 為核心，透過 Column Family 組織大量且可能稀疏的欄位。它與 Column-Oriented 的分類重點不同：前者著重 Row Key 與 Column Family 的資料組織，後者著重同一欄位的值如何儲存與讀取。
SSD、GC 與 FTL Remapping：SSD 以 Page 為單位寫入，以整個 Block 為單位擦除，因此需要 GC（Garbage Collection）整理空間。例如 P1 存放 A、P2 存放 B，當 A 更新為 A′ 時，可以將 A′ 寫到新的 P3，原本的 A 則成為舊版本。
FTL 負責邏輯與實體位置的映射，例如 Logical Page 100 對應 Physical Block 5 的 Page 2。當資料更新或搬移，實體位置可能改變，FTL Remapping 會調整對應關係，讓 OS 不需要追蹤資料實際搬到哪裡。這裡的 SSD Page，與資料庫管理的 Database Page、虛擬記憶體使用的 OS Memory Page，屬於不同層次。
Index-Organized Table 與 Heap File：Index-Organized Table 將實際 Record 放在索引的 Leaf Node，沿著 B+ Tree 找到 Leaf Node 就能取得資料。Heap File 則將資料與索引分開，索引的 Leaf Node 保存 Record Location，再透過這個位置找到 Data Block 中的 Record。
Clustered Index 與 Non-Clustered Index：Clustered Index 依索引順序組織資料本身，一個 Table 最多有一個。Non-Clustered Index 則額外維護查找結構，透過索引定位資料，必要時回表取得完整資料。
例如 Users 依 ID 排列為 Amy（ID 1）、Walle（ID 2）、John（ID 3），查詢 ID BETWEEN 1 AND 3 時，可以沿 ID 順序取得資料。若再建立依 Name 排序的索引，順序就變成 Amy、John、Walle，索引項目分別指向 ID 1、3、2，提供另一條查找路徑。
Secondary Index（次級索引）：讓查詢能使用 Primary Key 以外的欄位，例如透過 Email 找 User。依儲存方式不同，Secondary Index 可能直接保存資料列位置，也可能保存 Primary Key，先取得 Key，再查 Primary Index 才能拿到完整資料。這也說明了為什麼透過索引找到項目後，有時仍需要額外回表。
B+ Tree 與 LSM-Tree：B+ Tree 使用有序的結構，常見實作傾向於原地更新 Page；LSM-Tree 則先利用記憶體 Buffer 接受寫入，再透過不可變（Immutable）的磁碟檔案與 Compaction 整理資料。Append-Only、Copy-on-Write 都涉及把新版本寫到新位置的思路，但具體更新方式仍取決於儲存引擎。B+ Tree 的高 Fanout 可以降低樹高，減少查找需要經過的節點，進而降低可能發生的 Disk I/O。
Database Page 與 OS Page Cache：資料庫從 B+ Tree 取得 Page ID 後，需要先定位檔案中的位置，再把需要的資料讀進記憶體。以 Linux 使用一般 buffered pread() 的情況為例，OS 會先檢查 Page Cache，已有快取就能使用；沒有快取時，通常需要從 Disk 讀入，再將資料複製到資料庫的 User-Space Buffer。
假設 Database Page 為 8 KiB（8192 Bytes），OS Memory Page 為 4 KiB（4096 Bytes），且 Page ID 從 0 開始、資料頁在檔案中連續排列。讀取 Database Page 5 時，File Offset 為 5 × 8192 = 40960 Bytes，也就是 0xA000。這個 8 KiB 的資料頁涵蓋 OS File Page 10、11，檔案範圍分別為 0xA000–0xAFFF、0xB000–0xBFFF。一個 Database Page 可以涵蓋多個 OS Pages，載入後對應的實體記憶體也不必連續。
Virtual Memory、TLB 與 Page Table：資料庫同樣使用虛擬記憶體。Page Cache 查找的是檔案內容是否已在 RAM，TLB 則快取 Virtual Page 到 Physical Frame 的位址映射。兩者雖然都涉及 Page，處理的問題不同；CPU 在核心態存取 Page Cache、複製資料，以及在使用者態存取 Database Buffer 時，都涉及虛擬位址轉換。
延續上例，假設 Database Buffer 的起始虛擬位址為 0x7F0010000000，要讀取 Buffer 內偏移 4660 Bytes 的欄位。4660 的十六進位是 0x1234，因此該欄位的 Virtual Address 為 0x7F0010001234。這個 Offset 是示範值，並不是 B+ Tree 固定的欄位位置。
OS Page Size 為 4096 Bytes，也就是 2¹² Bytes，因此位址低 12 bits 是 Page Offset。4660 = 4096 + 564，表示資料位於 Buffer 的第二個 OS Page，距離該 Page 開頭 564 Bytes（0x234）；Virtual Page Number 則為 0x7F0010001。
CPU 使用這個 Virtual Page Number 查 TLB。若 TLB Hit，就直接取得 Physical Frame；若 TLB Miss，則需要查 Page Table。假設查到的 Physical Frame 起始位址為 0x009A7000，加上 Page Offset 0x234，得到 Physical Address 0x009A7234。有效映射可以快取到 TLB，供後續存取使用。
Page Cache Miss、TLB Miss 與 Page Fault：Page Cache Miss 表示檔案內容沒有快取，通常需要讀取 Disk；TLB Miss 表示沒有快取位址映射，需要查 Page Table；Page Fault 則表示目前頁表映射無法直接滿足存取，需要 OS 處理。**TLB Miss 不等於 Page Fault，也不等於 Page Cache Miss，更不代表一定需要 Disk I/O。**例如 mmap() 的檔案頁若已在 Page Cache，可能只需要 Minor Page Fault 建立映射；若還必須從儲存裝置讀入，則可能涉及 Major Page Fault。
資料庫層處理 Page ID 到 File Offset，Page Cache 處理檔案內容的快取，Virtual Memory 則處理 Virtual Page 到 Physical Frame。把這三層分開，才能理解從 B+ Tree 找到 Page，到 CPU 實際存取資料之間的流程。
B-Tree Complexity：以 M 表示資料總數（Total Data Number）、k 表示 Fanout、h 表示 Tree Height，可以用以下關係理解樹高：
延伸閱讀：M-Way Search Tree 與 B-Tree。
B+ Tree 的 Leaf Links：典型的 B+ Tree 會把相鄰 Leaf Nodes 串接起來，讓範圍查詢先沿樹找到起始 Leaf，再沿葉節點連結依序讀取後面的資料，不必反覆回到父節點尋找下一頁。這主要用來提高範圍查詢與順序掃描的效率；只有 Leaf Nodes 相連，並不足以判定這是一棵 B-link Tree。

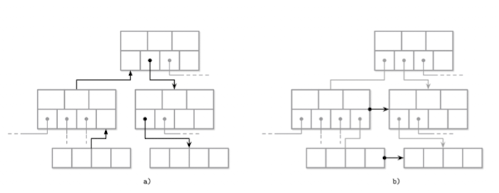

B-link Tree 的 Right Links 與 High Key：B-link Tree 在 B-tree／B+ Tree 的結構上加入同層節點的 Right Sibling Link，並配合 High Key 標示頁面範圍，這個機制也涵蓋 Internal Nodes。它的關鍵用途是處理並行搜尋與節點分裂：即使父節點尚未更新，搜尋仍可能先落到分裂前的舊頁面，再藉由 High Key 判斷目標已超出範圍，沿 Right Link 找到新的右側頁面。
因此，B+ Tree 的葉節點串接與 B-link Tree 的橫向連結可以同時存在，不能只靠「有沒有兄弟連結」區分。圖中的 Internal Nodes 也有橫向連結，應搭配 B-link Tree 的機制理解，而不只解釋成葉節點的範圍掃描。PostgreSQL 採用 Lehman–Yao 的 B-link Tree 思路，並在各層維護左右兄弟連結。

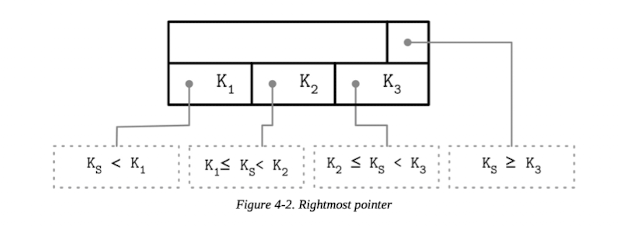

Rightmost Pointer（最右側子節點指標）：Internal Node 有 N 個分隔 Key，就需要 N+1 個 Child Pointers，因為 N 個 Key 將搜尋範圍分成 N+1 段。例如只有 10、20 兩個 Key，仍需要三個 Child Pointers，而不是三個 Key。依圖中的邊界慣例，三段分別是小於 10、大於等於 10 且小於 20，以及大於等於 20。
圖中的 Kₛ 是 Search Key，也就是正在查找的值；它用來與 K₁、K₂、K₃ 比較，決定走哪一個 Child Pointer，並不是額外放到最右側的 Key。當 Kₛ 大於等於 K₃，就沿 Rightmost Pointer 往下查找。頁面內可以把每個 Key 與左側 Child Pointer 放進同一個 Cell，再把多出來的最右側 Pointer 獨立存放在 Header 中。
SQLite 就採用這種將 Rightmost Pointer 獨立存放的配置：Interior B-Tree Page 的 Header 在 Offset 8 保存一個 4 Bytes 的最右側子頁面編號，Leaf Page 則沒有這個欄位。不過相等值的路由慣例要分開看：SQLite 官方描述的是左側子樹包含小於等於分隔 Key 的值，右側子樹包含大於分隔 Key 的值，因此不能直接套用圖中的所有不等號。
Rightmost Pointer 與 High Key 的配對：假設 Internal Node 有 20、50 兩個分隔 Key，以及 P₀、P₁、P₂ 三個 Child Pointers。採用左閉右開的範圍慣例時，P₀ 負責小於 20 的子樹，P₁ 負責 20 ≤ Key < 50，P₂ 則負責 Key ≥ 50。例如查詢 30，因為 20 ≤ 30 < 50，所以沿 P₁ 向下查找。P₂ 稱為 Rightmost Pointer，是因為它指向目前節點最右側的子樹。
如果把每個 Pointer 與其搜尋範圍的上界配對，就會得到（P₀, 20）、（P₁, 50），但 P₂ 在目前節點內沒有下一個一般分隔 Key 可以配對。這不代表它的範圍一定無限延伸；非根節點的整體範圍仍受到祖先節點的分隔條件限制。
假設目前節點管理的範圍上界為 80，可以將這個上界記為 High Key = 80。在把最右側 Child Pointer 與節點 High Key 放進同一個 Cell 的配置中，三個 Cell 就能統一表示為 （P₀, 20）、（P₁, 50）、（P₂, 80）。其中 P₂ 對應的範圍為 50 ≤ Key < 80；所有子樹也都受到目前節點整體下界的限制。

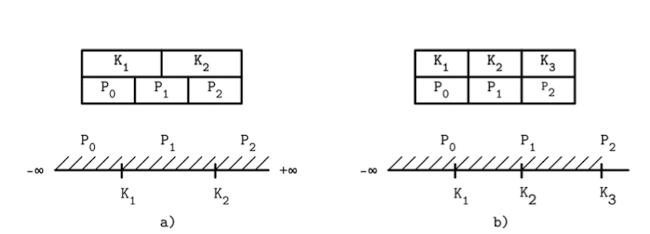

圖 a 的 K₁、K₂ 將範圍切成三段，分別由 P₀、P₁、P₂ 指向對應子樹；P₂ 在這個節點內沒有額外的 Key 標示上界，圖中以 +∞ 表示。圖 b 則加入 K₃ 作為目前節點的 High Key，讓最右側的 P₂ 也有明確的範圍上界，可以和 K₃ 放在同一個 Cell。K₃ 並沒有增加第四個 Child Pointer，而是為原本的最右側子樹補上上界。
一般分隔 Key 與 High Key：20、50 用來區分目前節點內不同子樹的搜尋範圍；80 則表示整個目前節點的範圍上界。在上述配置中，High Key 同時提供最右側子樹的上界，讓 P₂ 也能採用與其他 Child Pointers 相同的 Cell 格式，不必另外保留獨立的 Rightmost Pointer 欄位。這是另一種頁面配置選擇，與前面 SQLite 將 Rightmost Pointer 獨立存放在 Header 的方式不同。
High Key 與 Right Sibling Pointer：延續 High Key = 80、上界不包含 80 的假設，搜尋 90 時，因為 90 ≥ 80，表示目標已超出目前節點的範圍。在 B-link Tree 中，可以沿 Right Sibling Pointer 前往同一層右側的兄弟節點，繼續尋找目標所屬的範圍。
**Rightmost Child Pointer 是向下走，Right Sibling Pointer 則是向右走。**前者指向目前節點最右側的子樹，後者指向同一層的相鄰節點。High Key 的用途是標示節點範圍；把它與 Rightmost Child Pointer 配成一個 Cell，是利用這個上界統一儲存格式，並非 High Key 必須依賴這種配對才能存在，也不是所有 B-link Tree 都必須使用相同的實體配置。此處的比較條件沿用範例的左閉右開慣例，實作時仍須依資料庫對邊界相等值的規則判斷。

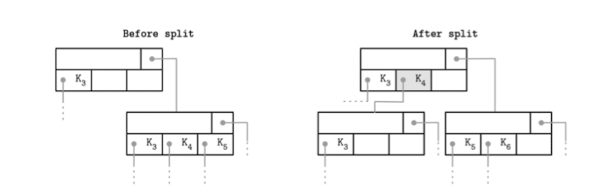

Split 與 Rightmost Pointer 更新：圖中右側子節點分裂後，原本的一個 Child 變成兩個，父節點需要加入分隔 Key K₄，以及對應的 Child Pointer。父節點原本的最右側路徑也要調整，讓 Rightmost Pointer 指向分裂後最右邊的新節點，其他搜尋範圍則由相應的 Cell 引導。
Magic Number：用來確認這是什麼格式的檔案。

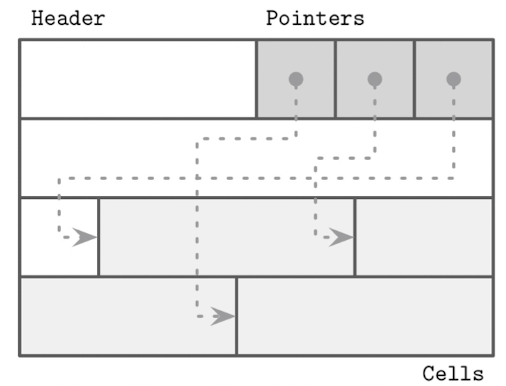

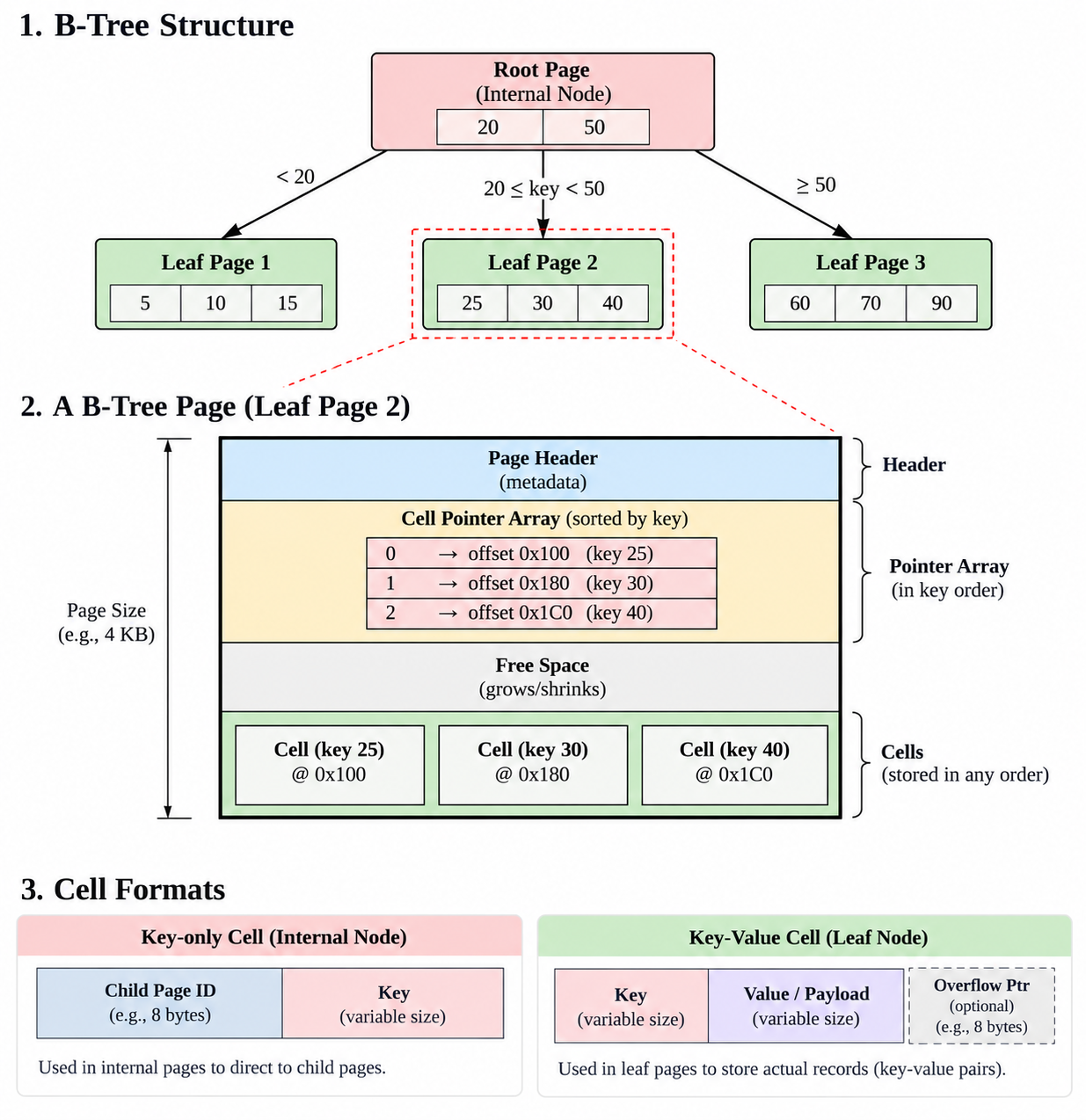

Slotted Page：Page 由 Header、Slot Directory、可用空間與 Cells 組成。Slot Directory 中的每個 Slot 儲存 Offset，指向 Page 內對應的 Cell。圖中的 Pointers 就是這些 Slot；虛線表示它們與 Cells 的對應關係，Slot 的排列順序不必與 Cells 的實際存放順序相同。
透過 Slot 間接定位資料，Page 內整理空間、移動 Cell 時，可以更新對應的 Offset，不必讓 Slot 跟著 Cell 一起移動。可用空間與 Cells 的位置由 Page 的配置管理。
Key Cell：用於 Non-Leaf Node，包含 Key Size（4 Bytes）、Page ID（4 Bytes）與 Key（N Bytes）。圖上方的 0、4、8 表示各欄位相對於 Cell 開頭的 Byte Offset；Key 從 Offset 8 開始，長度由 Key Size 決定。Page ID 用來定位對應的子頁面。

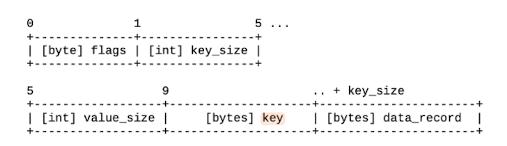

Key-Value Cell：用於 Leaf Node，包含 Flags（1 Byte）、Key Size（4 Bytes）、Value Size（4 Bytes）、Key（N Bytes）與 Data Record（M Bytes）。Flags 從 Offset 0 開始，Key Size 從 1 開始，Value Size 從 5 開始，Key 從 9 開始，Data Record 則從 9 + Key Size 開始。圖中分成兩行是為了排版，仍表示同一個 Cell 內連續的欄位配置。
Overflow Pages：B-Tree 的 Node 通常以固定大小的 Page 儲存，但每個 Record 的 Payload 可能是變長的（Variable-Size Payload）。因此，Key 數量尚未達到概念上的上限，不代表 Page 還有足夠的 Free Space；少數幾筆很大的 Record，就可能先把 Page 的位元組空間用完。實際上，對變長資料而言，Node 能容納多少 Key 也會受到每個 Cell 大小的影響，不能只看 Key 的數量。
當單筆 Record 太大，可以將部分 Payload 保留在 Primary Page，超出的部分放到 Overflow Page，再由原本的 Cell 透過 Pointer 找到剩餘內容。這樣就不必單純因為一筆 Record 太大，而把它全部擠在同一個 B-Tree Node 裡；即使進行 Node Split，也不一定能解決單筆 Record 本身大於 Page 可容納空間的問題。

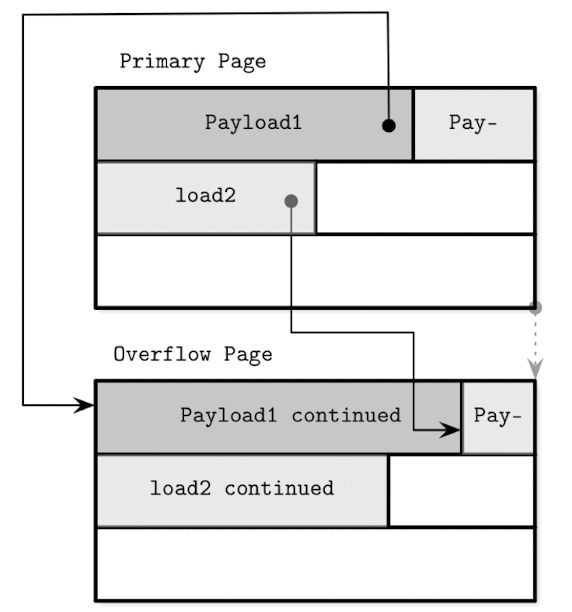

圖中的 Payload1、Payload2 都有一部分留在 Primary Page，其餘部分延伸到 Overflow Page。若額外內容仍放不下，多個 Overflow Pages 可以透過 Page ID 串接成 Linked List，每頁記錄下一個 Overflow Page 的位置，讀取完整 Record 時再沿連結取得後續 Payload。
max_payload_size 可以用來表示單筆 Payload 允許直接存放在 B-Tree Node 內的大小上限，超出這個限制的部分改存到 Overflow Page。實際門檻、欄位名稱與保留在原頁面的大小，仍依儲存引擎的實作而定。
Overflow Page 與 Node Split 的用途不同：Overflow Page 延伸的是單筆 Record 的儲存空間，不是 B-Tree 的 Child Node，也不會直接增加樹高；Node Split 則是把索引節點的內容分配到兩個節點，並更新父節點的分隔 Key 與 Child Pointer。把大型 Payload 移到 Overflow Page 可以減輕原頁面的空間壓力，但若原頁面仍放不下新的 Cell 或索引項目，依然可能需要 Split。
Overflow Pages 的讀取成本與 BLOB Storage：Overflow Pages 解決的是 Variable-Size Payload 超過 Primary Page 可用空間的問題，但完整讀取大型 Record 時，需要額外存取 Overflow Pages，並沿 Page ID 逐頁追蹤（Pointer Traversal）。若相關頁面尚未快取在記憶體中，就可能增加 Disk I/O；即使已有快取，仍有走訪連結的處理成本。
當大量 Records 都具有大型 Payload 時，可以考慮專門的 BLOB（Binary Large Object）Storage，讓大型內容由適合的儲存機制管理，索引或主要 Record 則保留對應的識別資訊。是否採用獨立的 BLOB Storage，仍取決於資料庫本身的支援方式與讀寫需求。
