B-Tree 變種：CoW、LMDB、WiredTiger、LA-Tree、FD-Tree 與 Bw-Tree

TL;DR

B-Tree 變種是在交換成本：讓寫入更便宜，可能就要多付出查詢、合併或版本管理的成本，沒有一種設計適合所有工作負載。

CoW／LMDB：複製受影響的頁面與必要路徑，保留讀者快照；代價是頁面複製與舊版本空間。
WiredTiger：修改先進 Update Chain，讀取時選擇可見版本，再透過 Reconciliation 整理磁碟頁面。
LA-Tree：更新先緩衝、批次下推；查詢需要處理尚未套用的更新。
FD-Tree：寫入先進 Head，再批次合併到 Sorted Runs；Fence 加速查詢，Tombstone 延後實際刪除。
Bw-Tree：用 Delta 與 CAS 支援 Latch-Free 更新，之後需處理 Delta Chains、Consolidation 與舊版本回收。
Cache-Oblivious B-Tree：用 vEB Layout 改善不同尺度的搜尋區域性，並以 Packed Array 的空位支援插入；代價是空間預留與重新分配。

選擇時要一起看讀寫比例、延遲、交易與恢復需求；早期 Flash／SSD 的實驗結果，也需要在目前的硬體與工作負載下重新驗證。

頁面配置、Cell 與交易處理見 Database Internals 閱讀筆記，基本結構見多路搜尋樹與 B-Tree。

B+ Tree：Leaf Links

典型的 B+ Tree 會把相鄰 Leaf Nodes 串接起來，讓範圍查詢先沿樹找到起始 Leaf，再沿葉節點連結依序讀取後面的資料，不必反覆回到父節點尋找下一頁。這主要用來提高範圍查詢與順序掃描的效率；只有 Leaf Nodes 相連，並不足以判定這是一棵 B-link Tree。

B-link Tree：Right Links 與 High Key

B-link Tree 在 B-tree／B+ Tree 的結構上加入同層節點的 Right Sibling Link，並配合 High Key 標示頁面範圍，這個機制也涵蓋 Internal Nodes。它的關鍵用途是處理並行搜尋與節點分裂：即使父節點尚未更新，搜尋仍可能先落到分裂前的舊頁面，再藉由 High Key 判斷目標已超出範圍，沿 Right Link 找到新的右側頁面。

因此，B+ Tree 的葉節點串接與 B-link Tree 的橫向連結可以同時存在，不能只靠「有沒有兄弟連結」區分。圖中的 Internal Nodes 也有橫向連結，應搭配 B-link Tree 的機制理解，而不只解釋成葉節點的範圍掃描。PostgreSQL 採用 Lehman–Yao 的 B-link Tree 思路，並在各層維護左右兄弟連結。

High Key、最右側子指標與橫向連結

Rightmost Pointer 與 High Key 的配對：假設 Internal Node 有 20、50 兩個分隔 Key，以及 P₀、P₁、P₂ 三個 Child Pointers。採用左閉右開的範圍慣例時，P₀ 負責小於 20 的子樹，P₁ 負責 20 ≤ Key < 50，P₂ 則負責 Key ≥ 50。例如查詢 30，因為 20 ≤ 30 < 50，所以沿 P₁ 向下查找。P₂ 稱為 Rightmost Pointer，是因為它指向目前節點最右側的子樹。

如果把每個 Pointer 與其搜尋範圍的上界配對，就會得到（P₀, 20）、（P₁, 50），但 P₂ 在目前節點內沒有下一個一般分隔 Key 可以配對。這不代表它的範圍一定無限延伸；非根節點的整體範圍仍受到祖先節點的分隔條件限制。

假設目前節點管理的範圍上界為 80，可以將這個上界記為 High Key = 80。在把最右側 Child Pointer 與節點 High Key 放進同一個 Cell 的配置中，三個 Cell 就能統一表示為 （P₀, 20）、（P₁, 50）、（P₂, 80）。其中 P₂ 對應的範圍為 50 ≤ Key < 80；所有子樹也都受到目前節點整體下界的限制。

圖 a 的 K₁、K₂ 將範圍切成三段，分別由 P₀、P₁、P₂ 指向對應子樹；P₂ 在這個節點內沒有額外的 Key 標示上界，圖中以 +∞ 表示。圖 b 則加入 K₃ 作為目前節點的 High Key，讓最右側的 P₂ 也有明確的範圍上界，可以和 K₃ 放在同一個 Cell。K₃ 並沒有增加第四個 Child Pointer，而是為原本的最右側子樹補上上界。

一般分隔 Key 與 High Key：20、50 用來區分目前節點內不同子樹的搜尋範圍；80 則表示整個目前節點的範圍上界。在上述配置中，High Key 同時提供最右側子樹的上界，讓 P₂ 也能採用與其他 Child Pointers 相同的 Cell 格式，不必另外保留獨立的 Rightmost Pointer 欄位。這是另一種頁面配置選擇，與 Database Internals 中 SQLite 將 Rightmost Pointer 獨立存放在 Header 的方式不同。

High Key 與 Right Sibling Pointer：延續 High Key = 80、上界不包含 80 的假設，搜尋 90 時，因為 90 ≥ 80，表示目標已超出目前節點的範圍。在 B-link Tree 中，可以沿 Right Sibling Pointer 前往同一層右側的兄弟節點，繼續尋找目標所屬的範圍。

**Rightmost Child Pointer 是向下走，Right Sibling Pointer 則是向右走。**前者指向目前節點最右側的子樹，後者指向同一層的相鄰節點。High Key 的用途是標示節點範圍；把它與 Rightmost Child Pointer 配成一個 Cell，是利用這個上界統一儲存格式，並非 High Key 必須依賴這種配對才能存在，也不是所有 B-link Tree 都必須使用相同的實體配置。此處的比較條件沿用範例的左閉右開慣例，實作時仍須依資料庫對邊界相等值的規則判斷。

Copy-on-Write B-Tree

簡單來說，就是複製受影響的 Page，並複製、更新通往 Root 的必要路徑，其他未修改的頁面繼續共用；B-Tree 越淺，需要複製的路徑通常越短，舊頁則要等不再被讀者引用後才能重用。

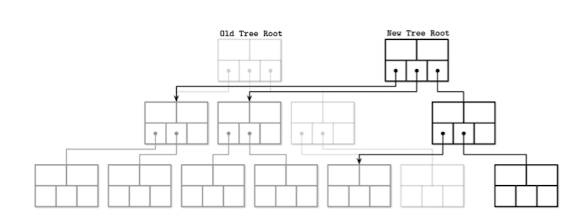

圖中 Old Tree Root 保留舊版本，New Tree Root 經由新複製的路徑指向修改後的 Leaf；未受影響的子樹仍由新舊版本共用，不需要複製整棵樹。

LMDB：MVCC 與 Copy-on-Write

LMDB（Lightning Memory-Mapped Database）是嵌入式 Key-Value 資料庫，使用 B+ Tree、Memory Mapping 與 CoW。MVCC 負責版本與交易可見性；LMDB 透過 CoW 保留讀者仍需使用的舊頁面，新寫入交易建立新的頁面版本，讀者便可繼續存取自己的 Snapshot。它支援多個讀取交易並行，但同一個 Environment 同時只允許一筆寫入交易。

LMDB 由 OpenLDAP 專案維護，可從 OpenLDAP 官方來源庫頁面找到 LMDB 專案，並參考 LMDB 官方文件；它是資料庫程式庫，不是 LDAP 協定本身。

Memory Mapping 與 OS 的分工：它把檔案映射到程式的虛擬位址空間，讓程式透過記憶體存取方式讀取資料，頁面的載入、映射與 OS Page Cache 管理由作業系統處理；資料庫仍須設計並行控制、版本發布、頁面重用與持久化順序。修改映射中的記憶體不等於資料已安全落盤，而且 LMDB 的預設模式不是透過可寫映射直接更新資料；MDB_WRITEMAP／writemap=True 是另一項選擇，不能與所有 LMDB 寫入流程畫上等號。參考 LMDB 官方文件。

WiredTiger：Update Chain 與 Reconciliation

WiredTiger 是儲存引擎；以其 B-Tree Row-Store 為例，修改會在葉頁面內為對應的 Key 建立或延伸 Update Chain，保存帶有交易／時間戳資訊的版本，讀取時依可見性選擇合適版本。它不是在每個 Internal Node 都放一個等待向下傳播的 Update Buffer；Update Chain 也不是 WAL，兩者分別處理記憶體版本與故障恢復所需的日誌。

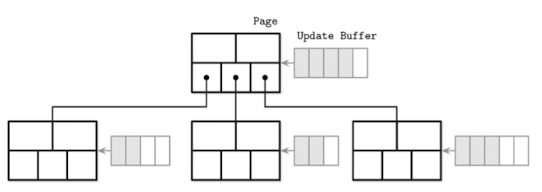

圖中以 Page 與 Update Buffer 示意緩衝修改的思路，不是實際記憶體結構的逐欄位配置；Row-Store 的資料版本更新鏈應依葉頁面中的 Key 理解，不能據圖推論每個 Internal Node 都有相同的資料版本鏈。參考 WiredTiger 官方：B-Trees。

WiredTiger 的 Clean Page、Dirty Page 與 Eviction：Page 從磁碟讀入快取後，讀取可以直接使用；新增修改後成為 Dirty Page，Commit 決定交易結果與版本可見性，不代表資料頁已寫回，所以已提交交易的頁面仍可能是 Dirty。Clean Page 在符合安全條件時可以直接移出快取；Dirty Page 則需透過 Reconciliation 等步驟妥善保存修改，再決定能否移出。WiredTiger 使用近似 LRU 的頁面選擇方式，實際 Eviction 也受頁面使用狀態、交易可見性與 Dirty Cache 壓力影響。參考 WiredTiger：Cache。

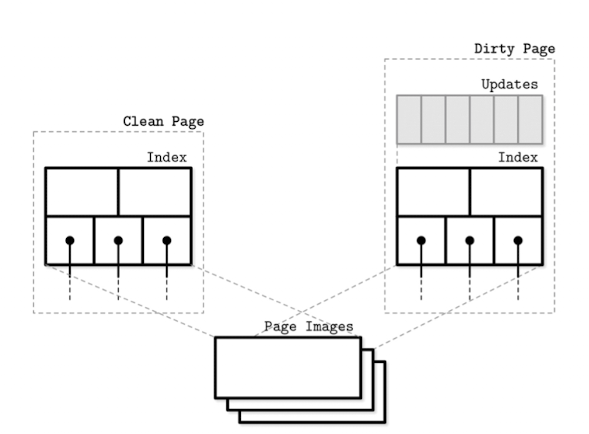

圖中的 Clean Page 與 Dirty Page 都有記憶體中的 Index，並對應磁碟上的 Page Images；Dirty Page 額外帶有尚待整合的 Updates，顯示記憶體結構與磁碟頁面映像可以不同。

WiredTiger 的修改、讀取與寫出流程：搭配上圖，可以分成三個重點理解：

修改先放到 Update Buffer／Update Chain：找到 Leaf Page 中對應的 Key，把新版本加入記憶體中的更新鏈，頁面成為 Dirty；不必每次修改都重寫磁碟上的整個 Page Image。
讀取時組合可見結果（Composition）：需要讀取時，依交易 Snapshot 與可見性，從 Update Chain 或原始頁面中取得合適版本；若更新保存的是差異，還需要重建完整值，並不是把所有交易的修改一律相加。
寫出時做 Reconciliation（頁面整合）：Checkpoint 或 Dirty Page Eviction 等流程需要寫出頁面時，把原始內容與適合寫出的更新整理成新的 Page Image，再寫到磁碟；仍需保留的歷史版本或尚不能移出的更新，則由 History Store、Update Restore 等機制處理。

簡單記成：修改先緩衝，讀取時選擇／組合可見版本，需要寫出時再整合成磁碟頁面；第二步是讀取路徑，第三步是寫出路徑，不是每次更新都必須依序走完三步。Commit 也不等於完成 Reconciliation 或已經寫回資料頁。參考 WiredTiger：Eviction 與 Reconciliation。

LA-Tree：子樹緩衝與批次下推

LA-Tree（Lazy-Adaptive Tree）把節點分成子樹，為子樹配置 Update Buffer，緩衝該子樹範圍的操作。新操作先進入 Root Buffer，滿了之後依 Key 範圍批次傳到下層子樹的 Buffer，下層再滿就繼續傳播，最後在 Leaf 批次套用 Insert、Update、Delete，降低零碎 I/O。它緩衝的是子樹範圍內尚待套用的操作，與 WiredTiger 葉頁面中個別 Key 的版本鏈不是相同層次；讀取也必須考慮尚未下推的更新。

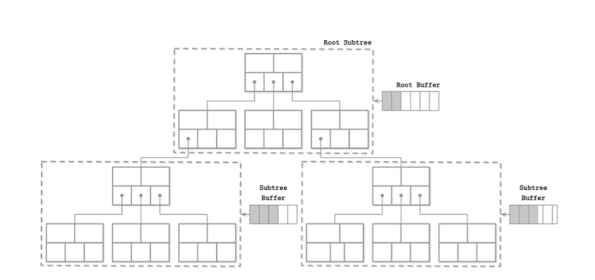

圖上方的 Root Buffer 管理 Root Subtree 的待處理更新，下方各個 Subtree Buffer 管理自己的 Key 範圍；灰色項目表示從上層傳下來的更新，緩衝滿時再批次繼續向下傳播，而不是每次修改都立即走到 Leaf 寫回。

子樹 Buffer 與版本鏈的組合：概念上可以，上層負責批次緩衝，下層負責版本保存；但讀取必須整合相關 Buffer 與葉節點版本，並處理操作順序、交易可見性、重複套用與故障恢復。這是一種可討論的組合設計，不能直接說它就是 WiredTiger 現有架構。

FD-Tree：Head Tree、Sorted Runs 與批次合併

FD-Tree 把更新先集中在小型 Head B+ Tree，再批次合併到容量逐層增加的 Sorted Runs，將許多零碎隨機寫入轉為較大的循序寫入；L1、L2 表示 Run 的層級，不是 Head B-Tree 內部的節點深度。這與 LSM-Tree 的分層合併思路相似，但不是 FD-Tree 啟發了 LSM：LSM-Tree 的經典論文發表於 1996 年，早於 FD-Tree。參考 LSM-Tree 原論文。

Fractional Cascading 與 Bridge／Fence：在相鄰有序陣列之間，將下層選定的 Key 與位置指標複製到上一層，建立可一路向下追蹤的路標，縮小每層需要重新搜尋的範圍。FD-Tree 依頁面邊界建立 Fences；本例把下層每頁的第一個 Key 複製到上層，附上該頁指標，不是搬走原資料，也不是把整個下層陣列拉到最高層。「縮小 Gaps」可理解為降低導航位置與目標之間的搜尋距離，不是讓頁面沒有空隙。

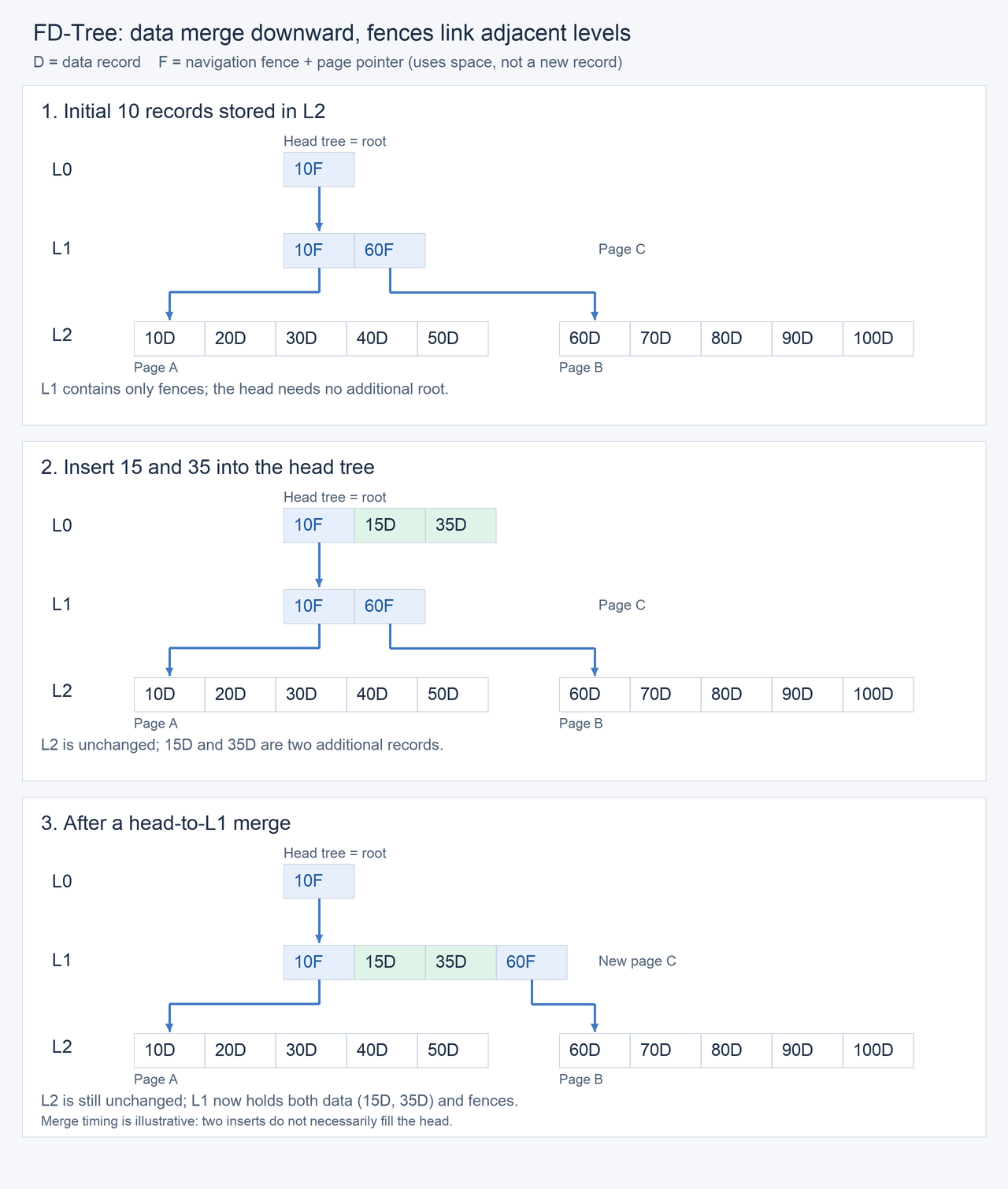

三階段範例：10 筆初始資料，再另外新增 15、35：假設 10、20、30、40、50、60、70、80、90、100 已放在 L2，每頁最多放 5 個項目；D 表示資料項目，F 表示帶有下一層頁面指標的 Fence。Fence 不算新增一筆邏輯資料，但仍占儲存空間與頁面容量；以下是說明資料與導航如何分工的簡化示例，不涵蓋完整 FD-Tree 的所有 Fence 維護細節。

初始資料在 L2，向上建立路標：Page A 放 10D、20D、30D、40D、50D，Page B 放 60D、70D、80D、90D、100D；因此 L1 的 Page C 放 10F、60F，分別指向 A、B。L1 目前只有 C 一頁，所以 Head 只需 10F 指向 C；這個 Head 節點本身就是 Root，不需再憑空加一層 Root。L1 此時只有導航 Fences，沒有額外的資料項目。
另外新增 15、35，先進入 Head：Head 變成 10F、15D、35D；10F 仍指向 L1，15D 與 35D 是另外新增的兩筆資料，總資料數從 10 增為 12，原本 L2 的兩頁完全沒有改動。
達到合併條件後，Head 的資料合併到 L1：Head 達到設定容量時，便觸發與 L1 的合併；若合併結果超過 L1 的容量門檻，則繼續向 L2 合併。本例的「5 個項目」只是單頁容量，沒有另外指定 Head／各層的合併門檻，也不是下層頁面不足 5 筆就合併。將 15D、35D 與 L1 原有的 10F、60F 按 Key 合併，寫出新的 C，內容為 10F、15D、35D、60F，並更新 Head 的 10F 指標。L2 仍保持原狀，所以 L1 出現 L2 沒有的 15、35 完全合理：它們還沒有繼續合併到 L2。本例只示範合併結果，不表示插入兩筆就一定達到容量門檻。

查找 35 與 70：以上圖第三階段為例，查找 35 時，沿 Head 的 10F 到 L1，直接找到 35D；查找 70 時，沿 Head 到 L1，再選 60F 前往 L2 的 Page B，找到 70D。對落在兩個頁面起始 Key 之間的值，本例使用不大於搜尋值的適當 Fence 導航；一般查詢還需整合各層可能存在的資料與刪除標記。資料批次向下合併，導航路標則依下層頁面邊界向上建立，兩個方向不要混淆。

FD-Tree 是否就地更新？：Head Tree 是可更新的小型 B+ Tree；下層 Sorted Runs 則不為每筆修改直接覆寫原頁面，而是在合併時產生新的 Run 與頁面，再更新必要的導航資訊。因此應說「下層 Run 以批次合併取代逐筆就地更新」，不能說整個 FD-Tree 完全沒有任何就地修改。參考 FD-Tree 論文：Tree Indexing on Solid State Drives。

Tombstone：先記錄刪除，再於合併時消去舊資料：若要刪除 L2 的 70，不必立刻改寫 Page B；可以在 Head 插入代表刪除的標記。FD-Tree 論文稱這類標記為 Filter Entry，以原項目的 Key + Record ID 辨識刪除目標；下層尚未物理移除的舊項目稱為 Phantom Entry，這裡不是交易隔離中的 Phantom Read。本例假設 Key 唯一，可簡寫成 70T；T 表示 Tombstone，避免與圖中表示 Fence 的 F 混淆。

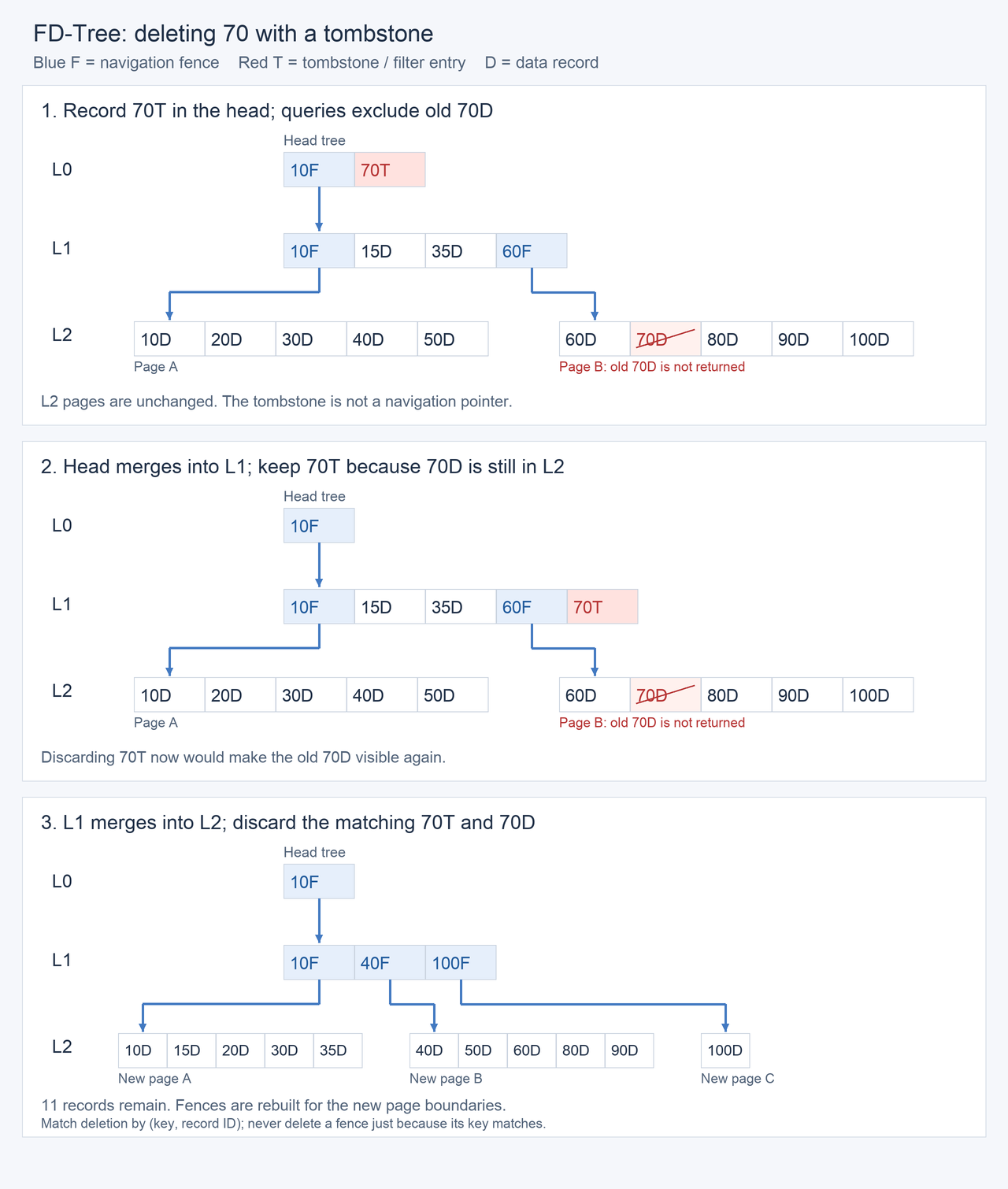

圖中接續前例新增 15、35 後的狀態，紅色 70T 是墓碑，劃線的 70D 是尚未物理移除、但查詢不可回傳的舊資料；最後合併後剩 11 筆資料，依每頁最多 5 個項目重新分頁，Fences 也隨新頁面邊界重建。藍色 Fence 只負責導航，不是刪除標記。

先在 Head 記錄刪除：要刪除 L2 的 70，就在 Head 加入 70T，原本 L2 的 70D 暫時保留，但邏輯上已被刪除；若目標本來就在 Head，論文允許直接從 Head 刪除。
查詢時排除舊資料：查找 70 時必須一起考慮刪除標記，不能看到 L2 還有 70D 就回傳；用對應的 Key／Record ID，將 Filter Entry 與已刪除的舊項目從有效結果中排除。
Head 與 L1 合併時，墓碑移到 L1：此時舊 70D 還在 L2，因此 70T 必須繼續保留；若先丟掉標記，下次查詢可能又把舊 70 當成有效資料，造成資料「復活」。
L1 與 L2 合併時，消去對應項目：70T 與它標記的舊 70D 相遇後，兩者一起丟棄，不再寫入新的 Run，完成索引項目的物理清除。論文也將 Update 實作為刪除舊項目，再插入新項目。

Fence 與 Tombstone 的差別：Fence／Bridge 告訴查詢「下一層要去哪一頁」，Tombstone／Filter Entry 則標記「哪個舊資料項目已被刪除」；刪除必須識別項目類型及 (Key, Record ID)，不能刪除所有相同 Key 的項目，也不能把同 Key 的導航 Fence 一起消去。本例假設 70 只有一筆資料，才省略 Record ID，生命週期可以記成：先標記刪除，查詢排除舊資料，合併時配對清除。

Bw-Tree：Delta Chain、Mapping Table 與 CAS

Bw-Tree 將頁面修改表示為 Delta Records，接在各邏輯頁面的 Delta Chain 前端，避免每次都原地改寫整個頁面；記憶體中的 Mapping Table 則把 Logical Page ID 對應到該頁面最新的入口位置。更新時，先建立指向原入口的新 Delta，再用原子操作 CAS（Compare-and-Swap） 將對應入口換成新 Delta；若入口已被其他執行緒改變，CAS 就會失敗，更新者必須重新讀取狀態並依操作規則重試。當 Delta Chain 過長時，再透過 Consolidation，將累積修改與 Base Page 整合成新的 Base Page。

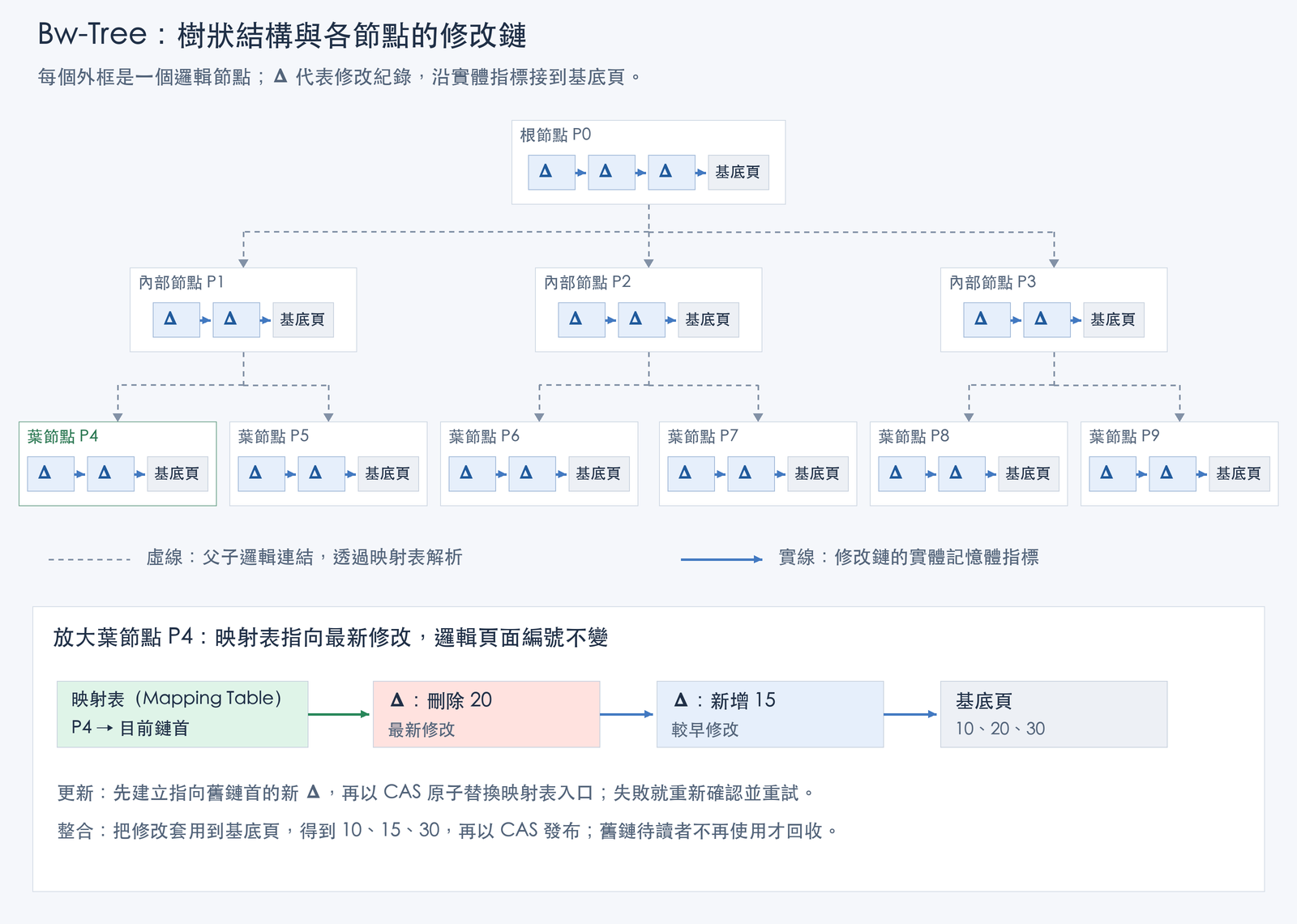

圖中分成 Root、Internal 與 Leaf 三層，每個邏輯節點都由 Delta Chain 與 Base Page 組成；虛線是經 Mapping Table 解析的父子邏輯連結，實線是修改鏈的實際記憶體指標。下方放大葉節點 P4，顯示映射表如何指向最新 Delta；最新修改在鏈首，Base Page 在鏈尾，更新入口時不需要因此一路改寫所有祖先的實體指標。

更新流程：

定位邏輯頁面：從 Root 往 Leaf 搜尋，經由 Mapping Table 將 Logical Page ID 解析為該頁目前的 Base Page 或最新 Delta。
建立新 Delta：把這次修改記錄成 Delta Record，並讓它指向剛讀到的原入口，不直接改動舊 Base Page 或既有 Delta Chain。
以 CAS 發布更新：只有 Mapping Table 的入口仍等於預期舊值時，才原子替換為新 Delta；若失敗，就重新確認狀態並重試，避免覆蓋其他執行緒已發布的更新。

Consolidation（整合）補充：把「底稿＋修改紀錄」整理成新底稿；例如舊 Base Page 是 10、20、30，先新增 15、再刪除 20，整合後就成為新的 Base Page 10、15、30。

整合完成後，再用 CAS 將 Mapping Table 的入口改指向新的 Base Page；若入口在整合期間已改變，不能直接覆蓋，必須依協定處理。成功發布後，後續從新入口進入的查詢就不必走那串舊 Deltas；舊頁面與舊鏈則等到沒有讀者仍可能使用時，才安全回收。Consolidation 是同一邏輯頁面之內的版本整合，不是把兩個 B-Tree 節點合併，也不是 FD-Tree 的跨層 Run Merge。

這套節點更新機制支援 Latch-Free 操作，但 Delta Chains 的讀取、整合與記憶體回收仍有成本，也不表示單靠 CAS 就解決完整交易的隔離與持久化。參考 Microsoft Research：The Bw-Tree。

先分清楚 Node 與 Delta Chain：一個邏輯 Node 的目前內容，是由 Base Page 加上 Delta Chain 的修改共同決定的，不是只看 Base Page。**Delta Chain 太長 → Consolidation；Node 的有效資料太多 → Split；Node 的有效資料太少 → 考慮 Merge。**例如反覆修改同一筆資料，鏈可以很長，但有效資料仍只有一筆；持續新增不同 Key，才可能讓節點內容超過容量門檻。兩種門檻分別判斷，不要求一定先完成一次獨立的 Consolidation 才能 Split。

SMO（結構修改）：先維持可達，再更新父節點

SMO 是 Structural Modification Operation，處理節點太大或太空時的 Split／Merge；Consolidation 整理同一個節點，SMO 則改變節點之間的結構。Bw-Tree 不能用一次 CAS 完成整個結構修改，因此把它分成其他執行緒能辨識、仍可安全導航的步驟。

原論文怎麼設定門檻？：2013 年 Bw-Tree 論文的 Section IV-A 說明，執行緒發現頁面大小超過系統門檻時，會在嘗試本次操作後執行 Split；Section IV-B 則說，節點大小低於某個門檻時會觸發 Merge。這兩節沒有指定通用的固定上限、下限或最低填滿比例；實驗設定中的預設 Page Size 為 8 KiB，也不能直接當成文中已明訂的一組 Split／Merge 門檻。Delta Chain 長度的 Consolidation 門檻另行設定。參考 Bw-Tree 原論文：Sections III-B、IV-A、IV-B 與 VI-A。

上下門檻怎麼設？：為了說明，可以假設本例每節點最多容納 5 筆，超過 5 筆就考慮 Split；少於 2 筆就考慮 Merge，且左右合併後不能超過 5 筆。此時右頁只剩 1 筆，低於合併門檻，而左頁 2 筆加右頁 1 筆共 3 筆、放得下，就符合本例的合併條件。這組「上限 5、低於 2 考慮合併」是教學假設，不是 Bw-Tree 的固定規格；實作可以依有效資料的位元組大小、項目數或占用比例設定上下門檻，也不一定要求像教科書 B-Tree 那樣維持固定的最低填滿比例。Delta Chain 長度則是另一個門檻，主要影響 Consolidation，不能與有效資料量混為一談。

Split：先讓搜尋能繞到新右頁。

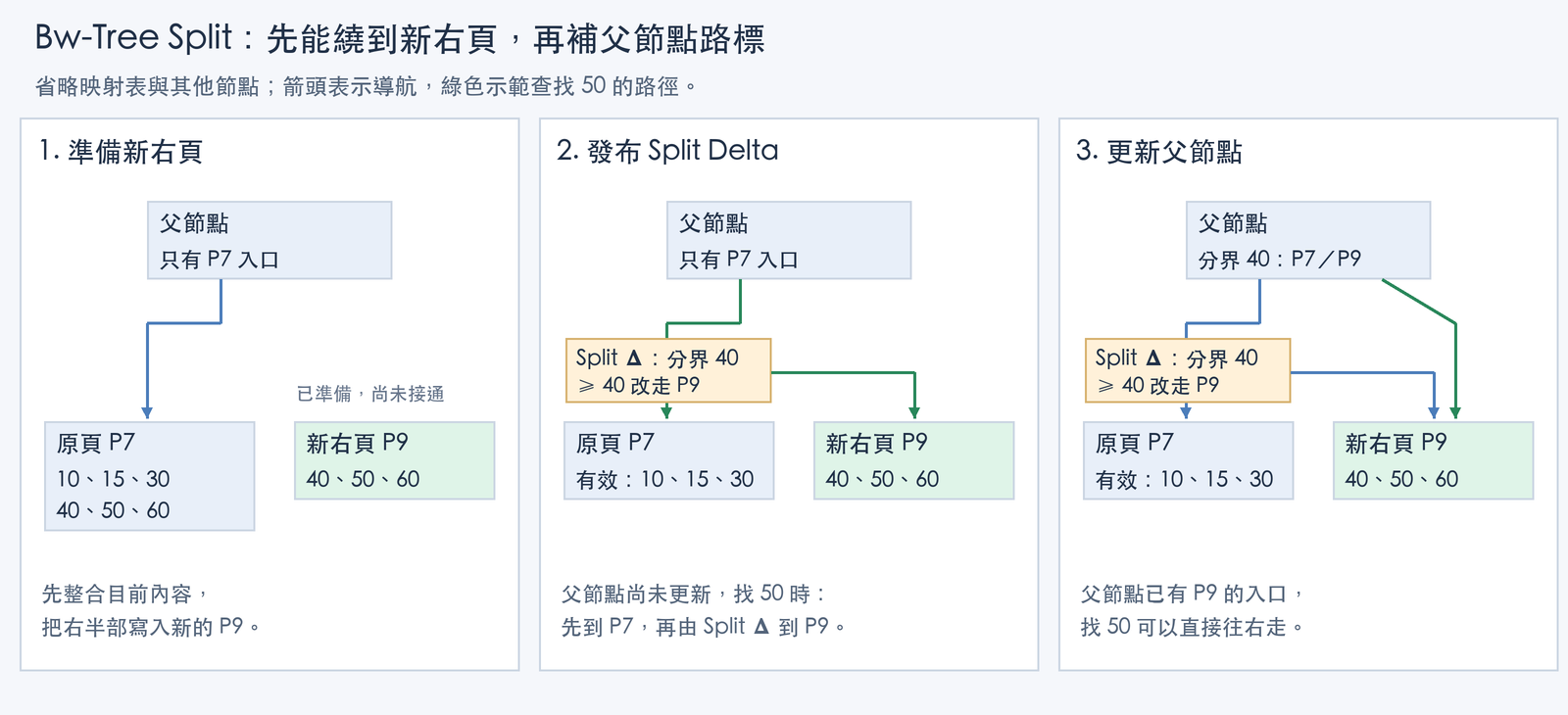

準備右頁：原頁 P7 有 10、15、30、40、50、60，先整理 Base 與 Deltas 的邏輯內容，再用右半部 40、50、60 建立新的 Base Page，作為新右側邏輯頁面 P9 的初始內容。P9 是邏輯頁面 ID，不是 Base Page 這種物件的名稱；剛建立時它的映射入口可直接指向這份 Base，後續更新仍能在前端接上自己的 Delta Chain。因此可以說右半部已整理成 Base，但不是把 P7 整條鏈原封不動變成 P9，也不必假設先完成一次獨立的 Consolidation 再開始 Split。
發布 Split Delta：在 P7 的入口安裝分界 40 與通往 P9 的連結；父節點雖仍只有 P7 入口，搜尋 50 可以先到 P7，再沿 Split Delta 到 P9，因此不會因父節點尚未更新就找不到資料。P7 的邏輯有效範圍改為小於 40，不代表舊鏈中對應的位元組已立即移除。
補上父節點入口：父節點加入分界與 P9 的導航項目，之後搜尋 50 就能直接走向 P9，省去繞路。

Split 時，Delta Chain 放哪裡？：不必把舊鏈逐筆拆成左右兩條。以上述分界 40 為例，P9 的新 Base 已包含右半部有效資料 40、50、60，剛建立時可以沒有更新 Delta；P7 則在原入口前接上 Split Delta，後面仍接原有的 Delta Chain 與舊 Base。Split Delta 宣告 P7 現在只負責小於 40 的範圍，40 以上改走 P9，因此舊鏈即使還留有右半部的紀錄，也不再作為 P7 的有效內容。之後 P7 做 Consolidation 時，才整理成只含左半部的新 Base；後續左右節點各自新增修改，也各自累積自己的 Delta Chain。

Merge：先接好合併後的內容，再撤掉舊入口。

Merge 的前提：假設左頁原本有 10、15、20、25，右頁有 30、35、40；後來刪除 20、25、35、40，有效資料就剩左頁 10、15（2 筆）、右頁 30（1 筆）。頁面不會因為刪除資料就自動合體，所以會出現偏空的相鄰節點。

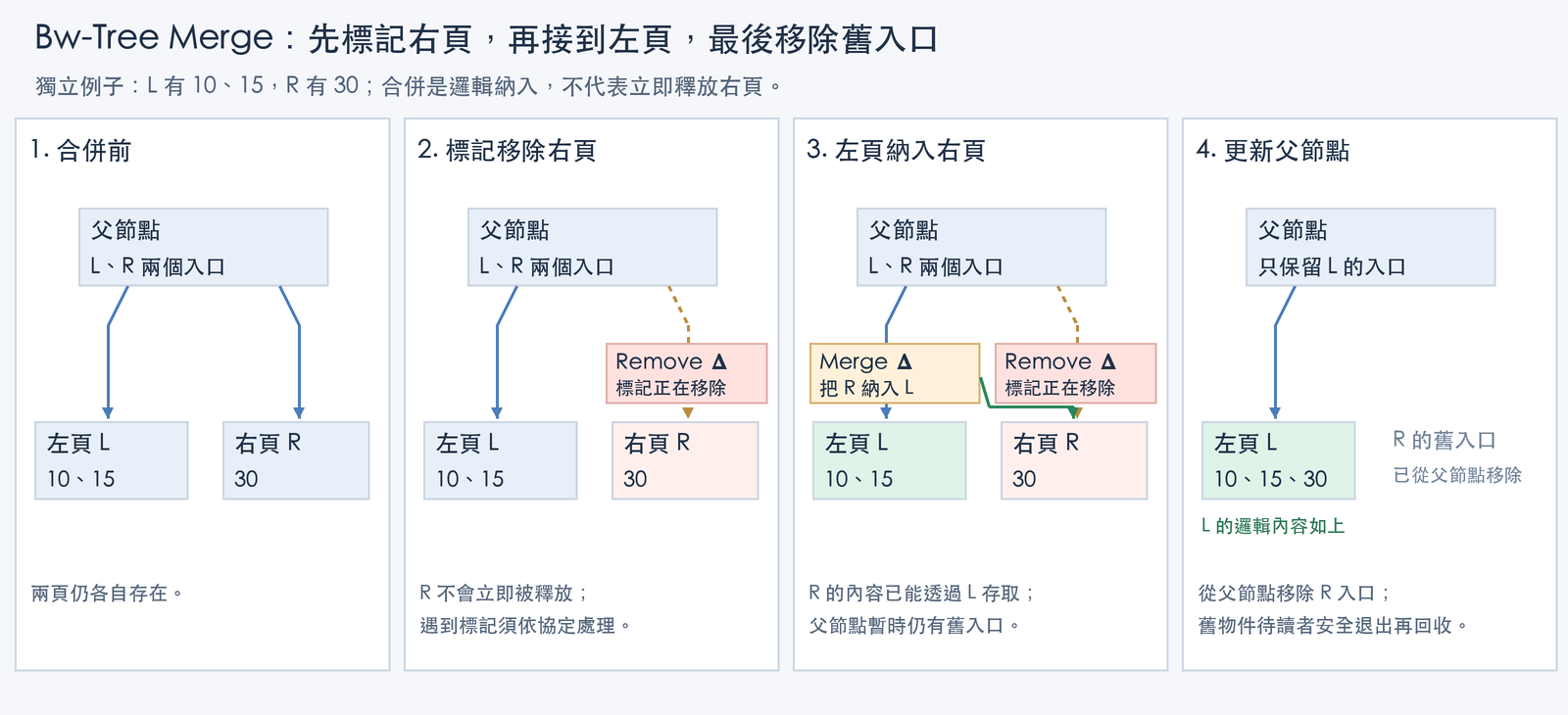

標記右頁：左頁 L 有 10、15，右頁 R 有 30；先在 R 發布 Remove Delta，表示它正在移除，不是立刻釋放其記憶體。
左頁納入右頁：在 L 發布 Merge Delta，讓 R 的內容成為 L 的邏輯內容；此時未必已複製成一份連續的新 Base Page。
移除父節點舊入口：確認內容已能經由 L 存取後，再從父節點移除 R 的入口；L 的邏輯內容就是 10、15、30，舊頁與鏈仍須等安全回收條件成立才釋放。

圖中僅示意 Split／Merge 的流程；Bw-Tree 已發布的 Base Page 與 Delta Records 是不可變的，更新透過建立新版本並以 CAS 切換 Mapping Table 入口來發布，未完成的結構修改可由其他執行緒協助完成。參考 Bw-Tree 原論文。

Cache-Oblivious B-Tree：vEB Layout 與 Packed Array

前面的變種主要調整更新方式，這裡則改問：節點怎麼排列，才能減少搜尋時的資料搬移？ Cache-Oblivious 不是不使用快取，而是設計時不必先知道 Cache Line、區塊大小或快取容量，仍透過資料排列改善區域性；它在模型中的傳輸成本保證，也不代表在所有真實硬體上都一定比較快。

一般 B-Tree 怎麼放？

以常見的磁碟 B+ Tree 為例，一個節點通常對應一個 Page，頁內放多個 Key 與指標，一次讀取就能取得多個搜尋線索。但父子頁不保證相鄰：Root 可以在 Page 3，孩子卻在 Page 8、Page 27；樹上相連，不代表檔案位置連續。vEB Layout 則進一步安排不同節點之間的存放順序，讓相關子樹占據連續區域。

設計	思考方式
Cache-Aware	知道區塊大小，據此調整節點大小或資料配置。
Cache-Oblivious	不把區塊大小當作演算法參數，透過遞迴配置，在不同尺度維持區域性。

vEB Layout 與 Packed Array：搜尋區域性與插入空間

書中把兩者搭配使用：**上方搜尋索引採用 vEB Layout，讓相關節點靠近，改善 Locality（區域性）；底層有序資料使用 Packed Array，預留空位，讓插入不必每次都搬動大量元素。**索引負責定位底層資料，資料重新分配後，索引也要配合更新。

這裡的「切開」只是沿樹的高度分組，方便安排存放順序；父子關係不變，也不是 B-Tree 的 Split。 vEB 是 van Emde Boas 的縮寫，這裡討論的是 Layout，不必先學同名的整數搜尋樹。

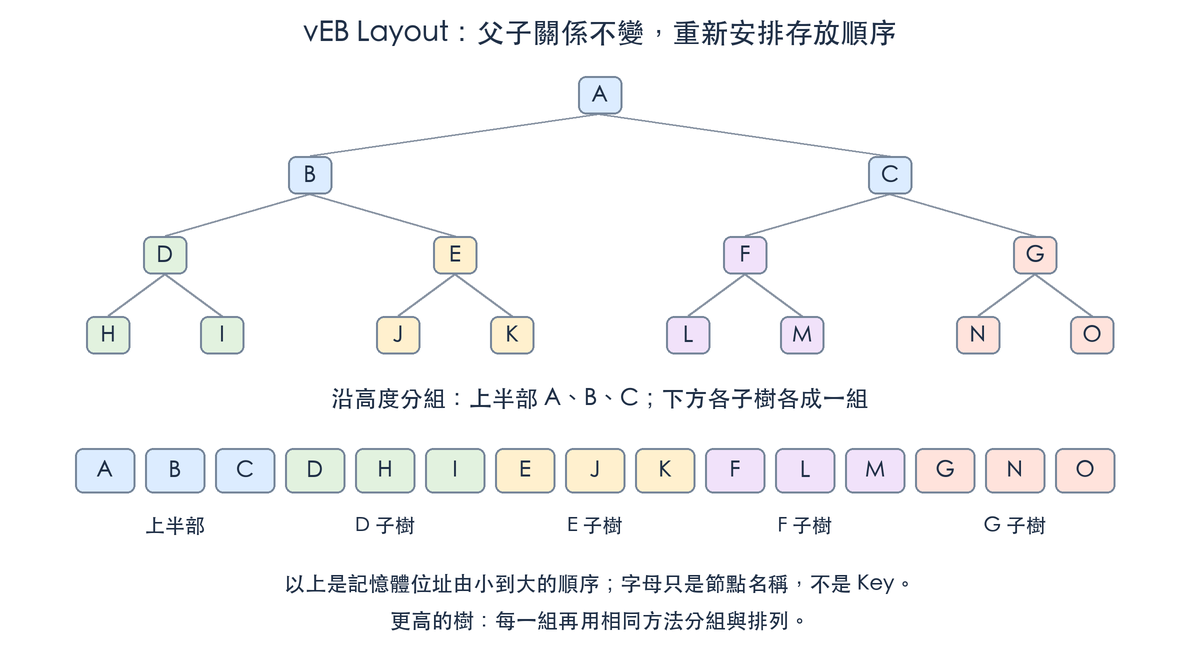

沿高度分成上下兩半：圖中四層樹的上半部是 A、B、C，下半部則形成四棵小樹：D、H、I、E、J、K、F、L、M、G、N、O。
先存上半部，再依序存下方子樹：得到圖下方的連續順序；例如 D、H、I 會放在一起。字母只是節點名稱，不代表 Key 大小。
每組再用相同方法排列：樹更高時，每棵小樹再沿高度分組，直到只剩單一節點。這就是「遞迴排列」。

例如搜尋路徑 A → B → D → I，讀取 D 所在區塊時，鄰近的 I 可能一起載入。遞迴配置讓小子樹與大子樹都各自連續，因此不同大小的區塊都有機會涵蓋相關節點，而不必先指定區塊大小。這不保證每一步都命中快取。

有了搜尋索引的排列方式，接著還要處理底層資料的新增與刪除。Packed Array 把資料依 Key 排序放在陣列中，並預留空位；例如下表插入 15，就能直接使用 10 和 20 之間的空位。這些間隙是底層資料的插入空間，不代表在圖中的 A、B、C 索引節點之間固定塞入空格。

狀態	位置 1	位置 2	位置 3	位置 4	位置 5
插入前	10	空	20	空	30
插入 15 後	10	15	20	空	30

這次插入不用搬動其他資料；若附近沒有空位，仍要在更大範圍重新分配資料與空格。結構依不同範圍的密度門檻決定何時重分配，必要時擴大或縮小陣列；元素移動後，搜尋索引也須配合更新。空位不必固定間隔，也不是越多越好；過多空位會降低每個區塊能容納的有效資料量。兩者搭配的重點是：**vEB 改善搜尋路徑的區域性，Packed Array 則在保留有序資料區域性的同時，用適量空位降低插入的搬動成本。**參考 Cache-Oblivious B-Trees 原論文。

都有 vEB Layout，為什麼還需要 LSM-Tree？

**資料放得近，不等於不同 Key 的更新都能連續寫出。例如先後更新 10、5000、900000，vEB 可以改善各自搜尋路徑的區域性，但三筆更新仍可能落在相距很遠的區域。LSM-Tree 則先累積更新，再排序、批次寫出新的 Sorted Runs，降低逐筆修改分散位置的成本；代價是後續合併，以及查詢可能需要考慮多個 Runs。這裡的連續指檔案／區塊的順序存取，不保證 SSD 底層實體位置連續。

機制	主要處理的成本
vEB Layout	搜尋時跨區塊的資料搬移。
Packed Array 的間隙	插入有序資料時的大量搬動。
LSM-Tree 的批次寫入	大量小筆、分散更新的寫入成本；另須負擔合併工作。

vEB 主要安排「資料住哪裡」，LSM 還安排「更新何時一起寫出去」；兩者不能只因為都有連續配置，就視為可以互相取代。參考 LSM-Tree 原論文。
